Elektrisk utstyr
Vårt tilbud inkluderer hovedsakelig sikkerhetsutstyr dedikert til solcelleanlegg og ladestasjoner for elektriske kjøretøy. Vi leverer prefabrikkerte PV-koblingsutstyr og komplette sentralbord med nødvendig utstyr med høy nominelle strømmer, f.eks. Bryterbrytere opp til 3150A eller luftbrytere opp til 6300A. Vi har også intelligente kondensatorer og chokes for reaktiv effektkompensasjon, noe som er spesielt tilstede i solcelleanlegg.
Vi er den offisielle distributøren av Rhenes i Polen, som har 20 års erfaring som produsent i elektroindustrien. Rhenes er en av de ledende produsentene av elektrisk utstyr. Produktene er mye brukt over hele Europa og verden. Høy kvalitet er bekreftet av mange internasjonale sertifikater som: ISO9001 / ISO14001, ROHS, UL, TUV, SEMKO, KEMA, CB etc. utstedt av kjente laboratorier med de høyeste verdensstandarder.

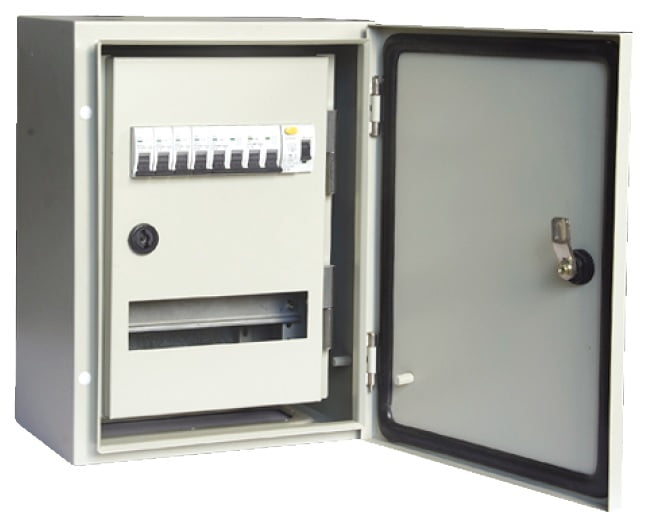

Hvorfor bruke prefabrikkerte PV-sentralbord?
Prefabrikkerte AC- og DC-koblingsutstyr kjøpt fra Avitron Polska er en garanti for riktige tilkoblinger.
Vi sender koblingsutstyr til installasjonsstedet, der installatører sparer tid på montering. Koblingsutstyr har forberedt utganger med MC4-terminaler.
Vi lager elektriske installasjonsdiagrammer og lager elektriske tavler basert på gjeldende standarder. Hvis kunden har spesielle krav, kan vi lage elektriske brytere basert på den foreslåtte utformingen og også gi råd om riktigheten av løsningen.
- Rhenes AC- og DC-beskyttelse er en trygg løsning på grunn av den høye kvaliteten på produktene
- Vi støtter og rådgiver designere og installatører i valg og design av kraftsystemer basert på våre løsninger
- PV-koblingsutstyr er prefabrikkerte og sendes til investeringsstedet, der monteringstiden er uten sammenligning kortere
- Vi svarer raskt på tekniske spørsmål og viser våre kunder retning
- Vi gir hjelp til å håndtere investeringer og fullføre leveranser, enhetene våre har unike tekniske funksjoner og et gunstig forhold mellom kvalitet og pris
- Erfaringen fra personalet vårt er basert på implementering av komplekse og teknisk avanserte prosjekter for industri og energi
Produkter

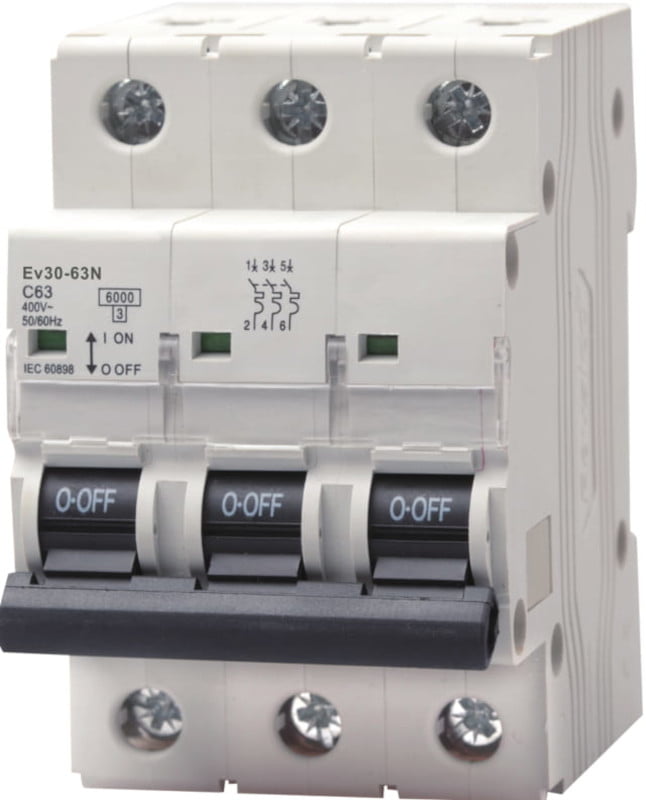

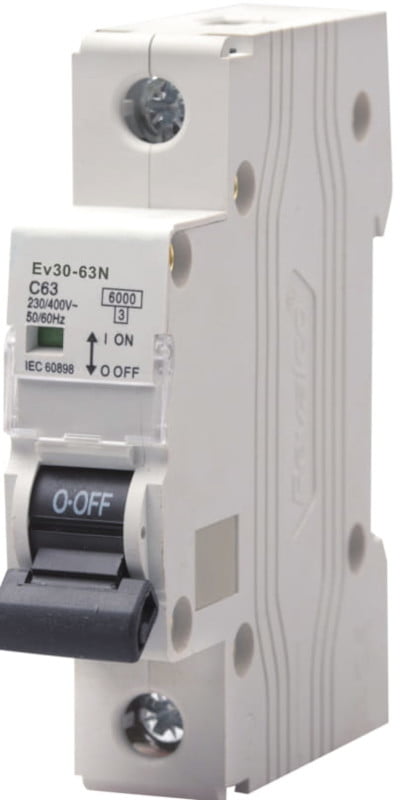

Miniatyrbrytere
Rhenes miniatyrbrytere har spesielle spor på sidene som forhindrer at effektbryterne plasseres ved siden av hverandre på monteringsskinnen fra å varme seg opp. Hele strukturen er beskyttet av patenter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir brytere fra hver batch selektivt sjekket hos Avitron Polska.
Strømbryterfunksjoner:
- Beskyttelse av kretser mot kortslutningsstrømmer,
- Beskyttelse av kretser mot overbelastningsstrømmer,
- Slå av og på kretsene.
Miniatyrbrytere brukes i innenlandske installasjoner så vel som i kommersielle og industrielle distribusjonssystemer.
Tekniske data
| Antall poler | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Nominell vekselspenning (V) | 230/400 |
| Nominell strøm (A) | 1, 2, 3, 4, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 |
| Utløsende egenskaper | B, C, D |
| Kortslutningskapasitet (kA) | 10 |
| Nominell bryterstrøm (kA) | 7,5 |
| Nominell frekvens (Hz) | 50 |
| Nominell impuls motstandsspenning (kV) | 6,2 |
| Elektromekanisk styrke (sykluser) | 20000 |
| Tiltrekkingsmoment (Nm) | 2 |
| Maksimal ledningsdiameter (mm²) | 25 |

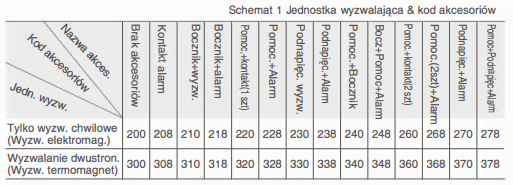

| Valgfritt tilleggsutstyr |
|
Tekniske data
| Antall poler | 1P, 2P, 3P, 4P |
| Nominell vekselspenning (V) | 230/400 |
| Nominell strøm (A) | 1, 2, 3, 4, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 |
| Utløsende egenskaper | B, C, D |
| Kortslutningskapasitet (kA) | 6 |
| Nominell frekvens (Hz) | 50 |
| Elektromekanisk styrke (sykluser) | 4000 |
| Maksimal ledningsdiameter (mm²) | 16 |
| Valgfritt tilleggsutstyr |
|
Funksjoner
- Beskyttelse av kretser mot kortslutningsstrømmer,
- Beskyttelse av kretser mot overbelastningsstrømmer,
- Slå av og på kretsene.

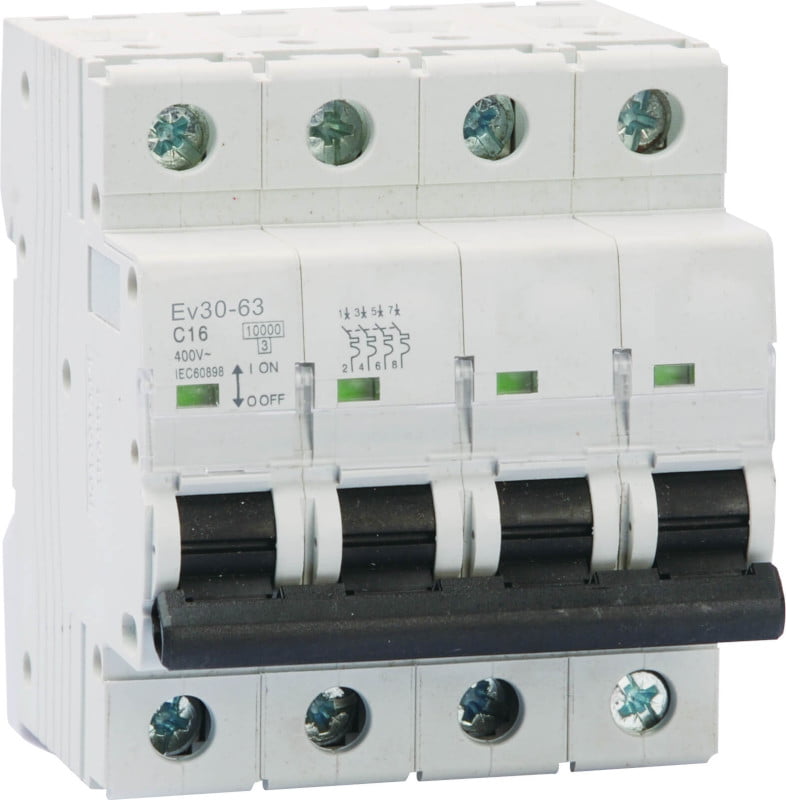

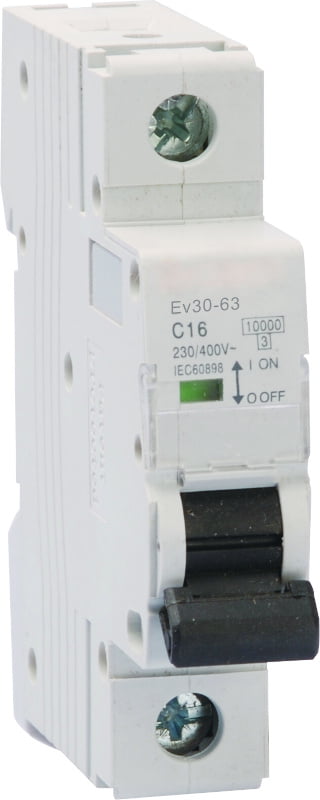

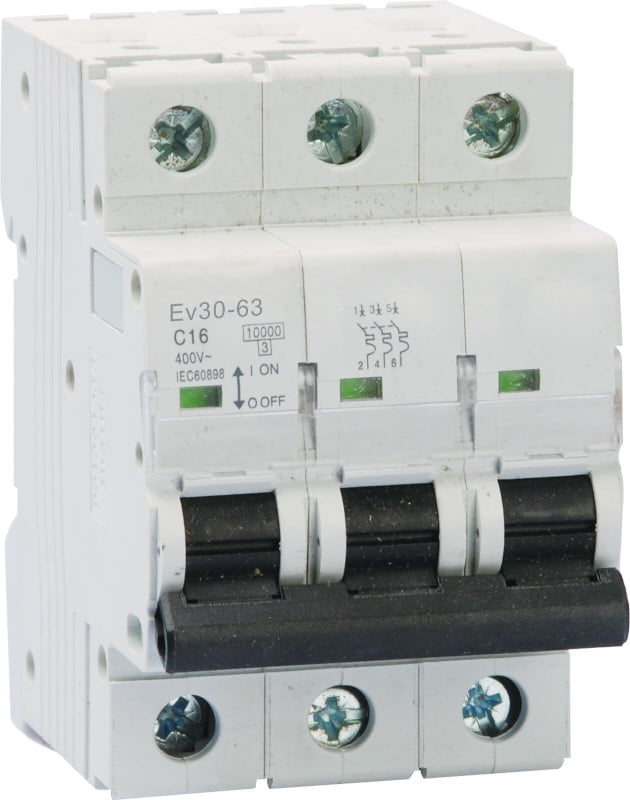

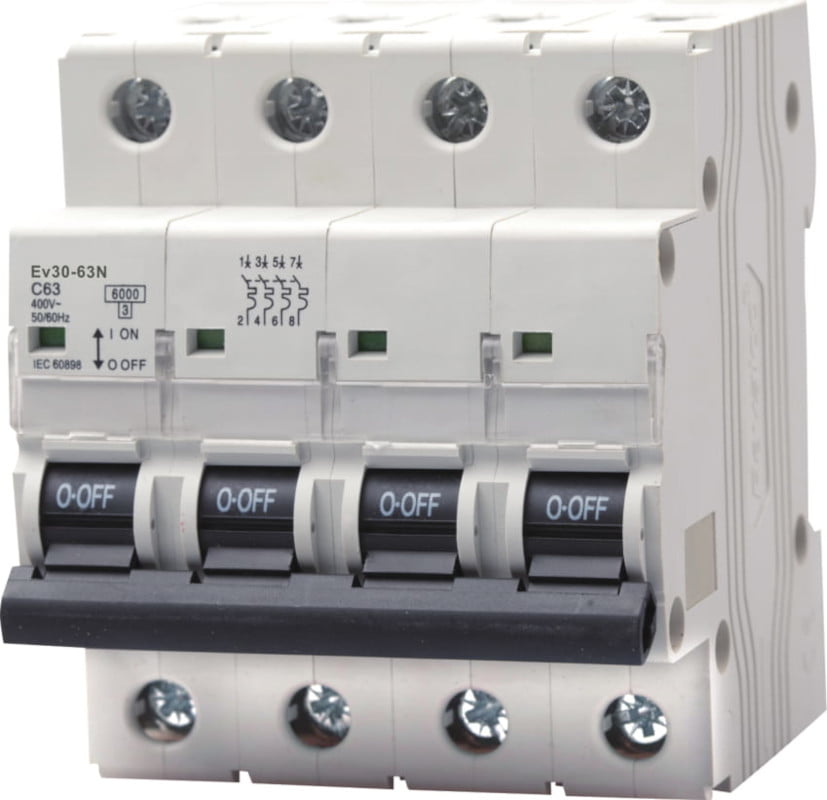

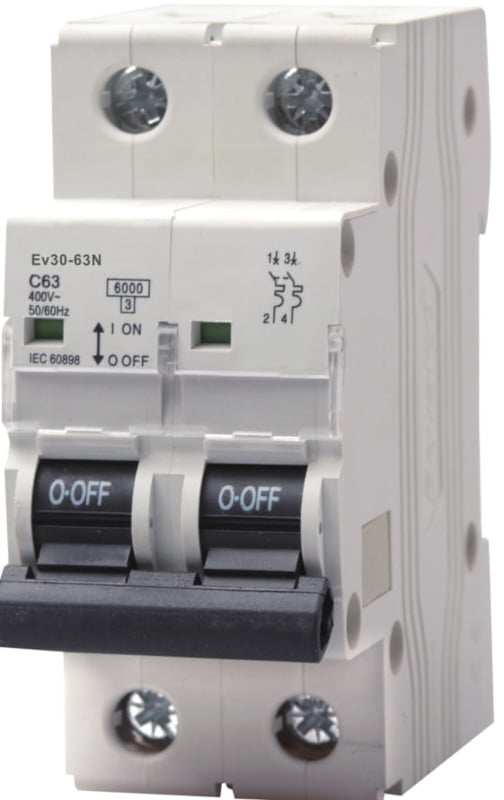

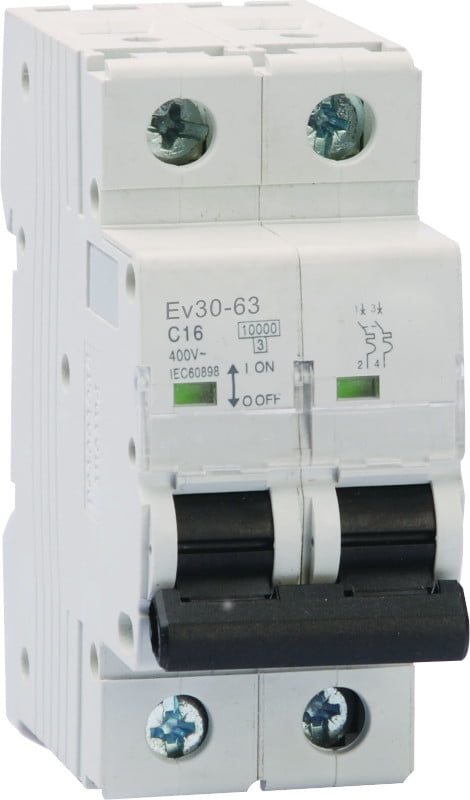

Ev30-63 effektbrytere brukes i husholdningsinstallasjoner så vel som i kommersielle og industrielle distribusjonssystemer.
Tekniske data
| Antall poler | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Nominell vekselspenning (V) | 230/400 |
| Nominell strøm (A) | 20, 25, 32, 40, 50, 63, 80, 100, 125 |
| Utløsende egenskaper | C, D |
| Kortslutningskapasitet (kA) | 10 |
| Nominell bryterstrøm (kA) | 7,5 |
| Nominell frekvens (Hz) | 50 |
| Nominell impuls motstandsspenning (kV) | 6 |
| Elektromekanisk styrke (sykluser) | 10000 (8000 for In=125A) |
| Maksimal diameter på fleksibel ledning (mm²) | 35 |
| Maksimal diameter på en stiv kabel (mm²) | 50 |
Funksjoner
- Beskyttelse av kretser mot kortslutningsstrømmer,
- Beskyttelse av kretser mot overbelastningsstrømmer,
- Wyłączanie i załączanie obwodów.

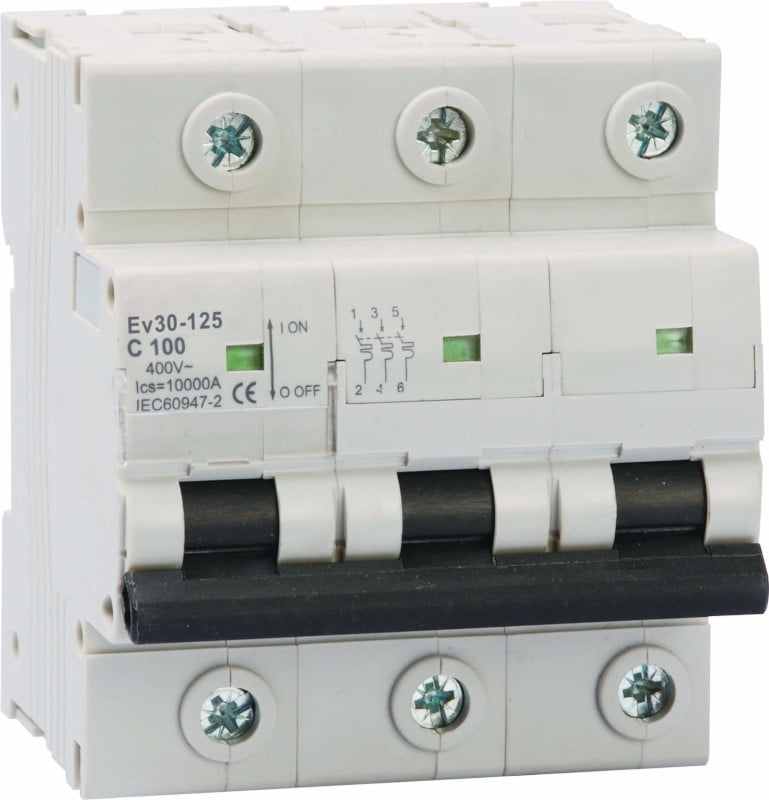

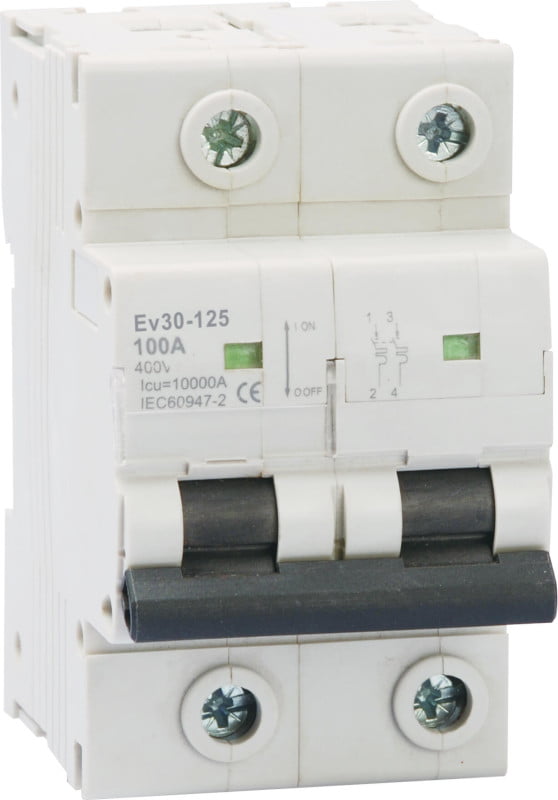

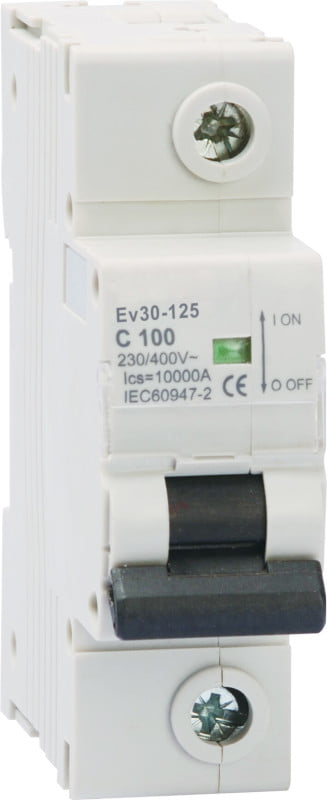

Ev30-125 effektbrytere brukes i innenlandske installasjoner så vel som i kommersielle og industrielle distribusjonssystemer.

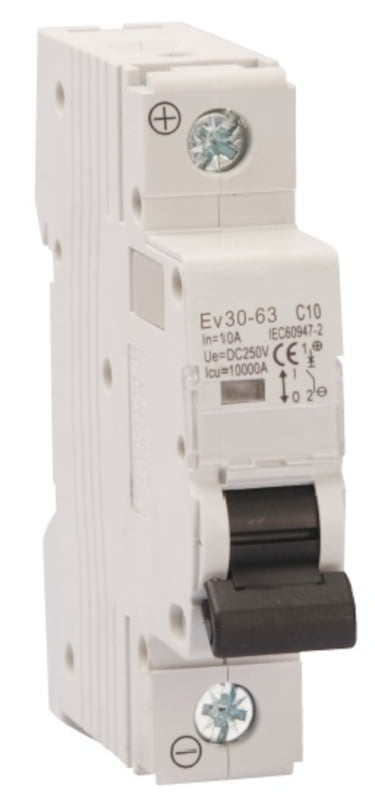

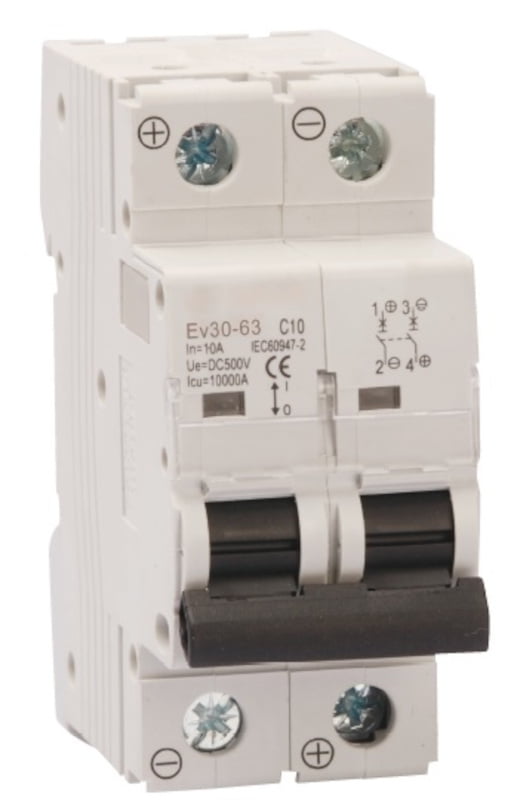

Likestrømbrytere
Rhenes miniatyrbrytere har spesielle spor på sidene som forhindrer at effektbryterne plasseres ved siden av hverandre på monteringsskinnen fra å varme seg opp. Hele strukturen er beskyttet av patenter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir brytere fra hver batch selektivt sjekket hos Avitron Polska.
DC-bryterfunksjoner:
- Beskyttelse av kretser mot kortslutningsstrømmer,
- Beskyttelse av kretser mot overbelastningsstrømmer,
- Slå av og på kretsene.
DC-effektbrytere brukes i solcelleanlegg og spesielle formål industrielle elektrisitetsdistribusjonssystemer.
Tekniske data
| Antall poler | 1P, 2P |
| Nominell vekselspenning (V) | 1P: 250, 2P:500 |
| Nominell strøm (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
| Utløsende egenskaper | B, C |
| Kortslutningskapasitet (kA) | 10 |
| Nominell impuls motstandsspenning (kV) | 6,2 |
| Elektromekanisk styrke (sykluser) | 10000 |
| Tiltrekkingsmoment (Nm) | 2 |
| Maksimal ledningsdiameter (mm²) | 1-32A: 25mm²; 40-63A: 35mm² |
| Skru klemme | M5 |

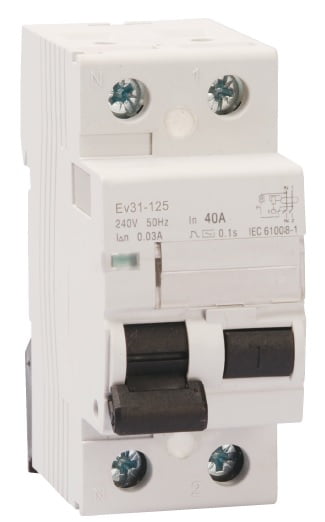

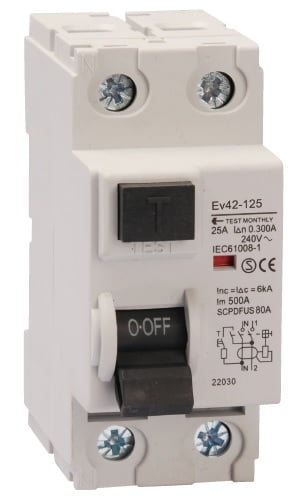

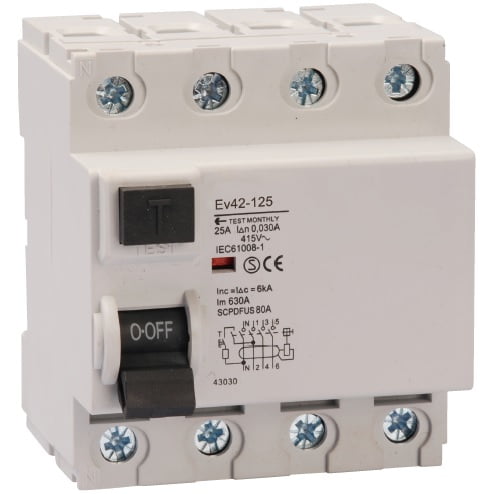

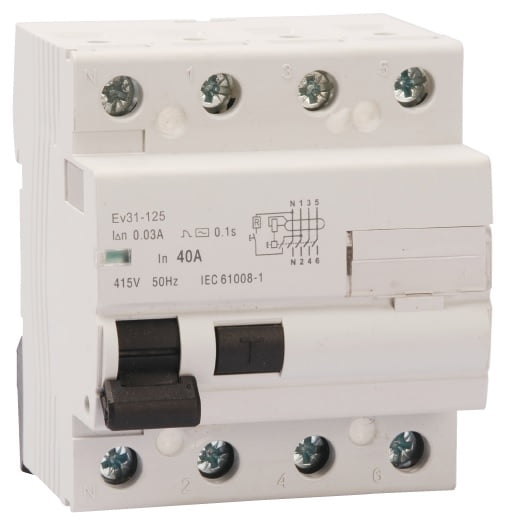

RCCB reststrømsenheter
Rhenes RCCB har spesielle spor på sidene som forhindrer at effektbryterne plasseres side om side på monteringsskinnen fra å varme seg opp. Hele strukturen er beskyttet av patenter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir brytere fra hver batch selektivt sjekket hos Avitron Polska.
RCD funksjoner:
- Beskyttelse mot elektrisk støt.
Reststrømsenheter brukes i innenlandske installasjoner så vel som i kommersielle og industrielle distribusjonssystemer.
Tekniske data
| Antall poler | 2, 4 |
| Nominell vekselspenning (V) | 230(240)/400(415) |
| Nominell strøm (A) | 25, 40, 63, 80,100,125 |
| Egenskaper | A, AC, G, S |
| Kortslutningskapasitet (kA) | 10 |
| Nominell bryterstrøm (kA) | 7,5 |
| Nominell reststrøm IAn (A) | 0.01, 0.03, 0.1, 0.3, 0.5 |
| Nominell restfeilstrøm IAno | 0.5 IAn |
| Betinget nominell kortslutningsstrøm Inc | 10 kA |
| Gjenværende omfang utløsestrøm | 0.5IAn-IAn |
| Nominell frekvens (Hz) | 50 |
| Elektromekanisk styrke (sykluser) | 4000 |
| Tiltrekkingsmoment (Nm) | 2.0 |
| Maksimal ledningsdiameter (mm²) | 25 |
| Nominell bruddevne | 500A(ln=25A,40A) eller 630A(ln=63A) |
| Tilkoblingsterminalstørrelse (mm) | 19 |
| Montering | På en symmetrisk 35 mm DIN-skinne Panelmontering |
| Beskyttelsesklasse | IP20 |
Tekniske data
| Antall poler | 2, 4 |
| Nominell vekselspenning (V) | 230(240)/400(415) |
| Nominell strøm (A) | 25, 40, 63, 80, 100, 125 |
| Reststrømskarakteristikker | A, AC |
| Kortslutningskapasitet (kA) | 10 |
| Nominell frekvens (Hz) | 50 |
| Elektromekanisk styrke (sykluser) | 4000 |
| Maksimal ledningsdiameter (mm²) | 25 |
| Nominell bruddevne | 500A(ln=25A,40A) eller 10lnA(ln=63A,80A, 100A, 125A) |
| Nominell reststrøm IM (A) | 0.03, 0.1, 0.3, 0.5 |
| Differensiell feilstrøm | 0.5 |
| Varigheten av frigjøringen | Momentary Trig. <0.3s(0.1) |
| Gjenværende omfang utløsestrøm | 0.5IAn-lM |
| Tilkoblingsterminalstørrelse (mm) | 21 |
| Tilkoblingsklemme | Postterminal med klemme |
| Tiltrekkingsmoment (Nm) | 2.0 |
| Montering | På en symmetrisk 35 mm DIN-skinne Panelmontering |
| Beskyttelsesklasse | IP20 |

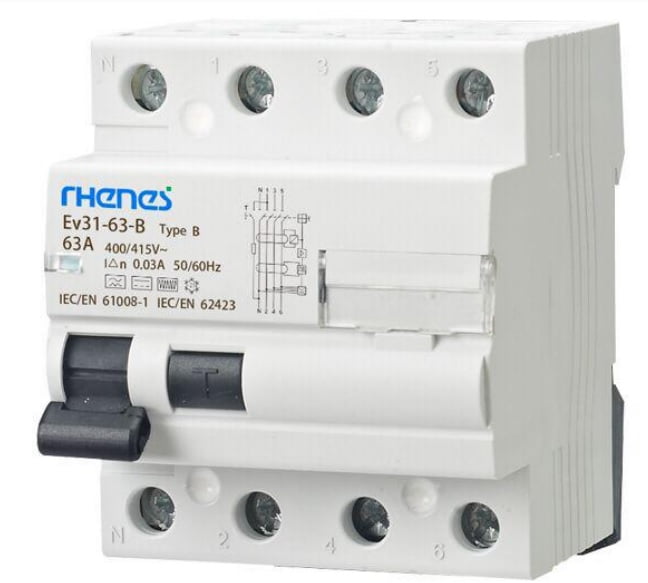

RCCB type B jordfeilbrytere
Rhenes RCD-er har spesielle spor på sidene som forhindrer at effektbryterne som ligger ved siden av hverandre på monteringsskinnen, varmes opp. Hele strukturen er beskyttet av patenter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir brytere fra hver batch selektivt sjekket hos Avitron Polska.
Funksjoner til RCCB effektbrytere:
- Beskyttelse mot elektrisk støt.
RCCB effektbrytere type B brukes i solcelleanlegg, husholdninger, som beskyttelse for elektriske biladere og industrielle elektriske energidistribusjonssystemer med spesiell bruk – likestrøm.
Tekniske data
| Antall poler | 2P, 4P |
| Nominell vekselspenning (V) | 230/400 |
| Nominell strøm (A) | 25, 40, 63 |
| Kortslutningskapasitet (kA) | 10 |
| Nominell bryterstrøm (A) | 10xIn |
| Nominell frekvens (Hz) | 50 |
| Nominell reststrøm (A) | 0.03, 0.1, 0.3 |
| Nominell reststrøm, ubrukelig (A) | 0,5xIΔn |
| Elektromekanisk styrke (sykluser) | 4000 |
| Tiltrekkingsmoment (Nm) | 2 |
| Koblingsbar (mm²) | 25 |

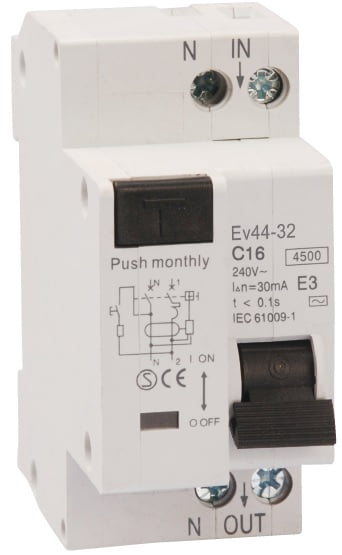

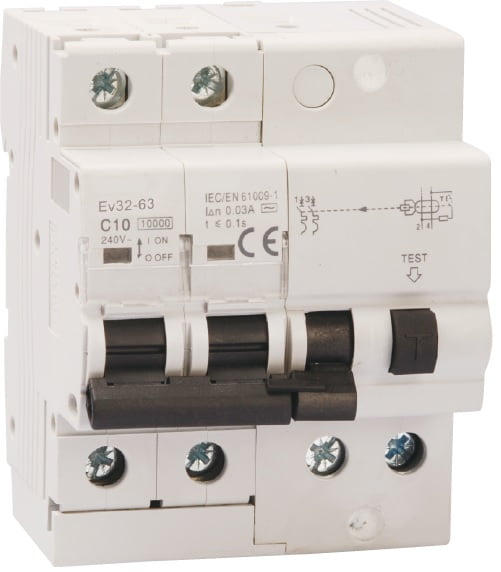

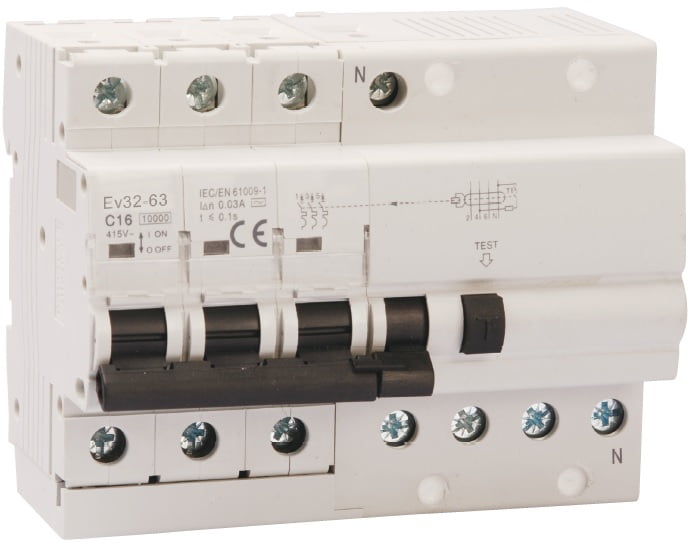

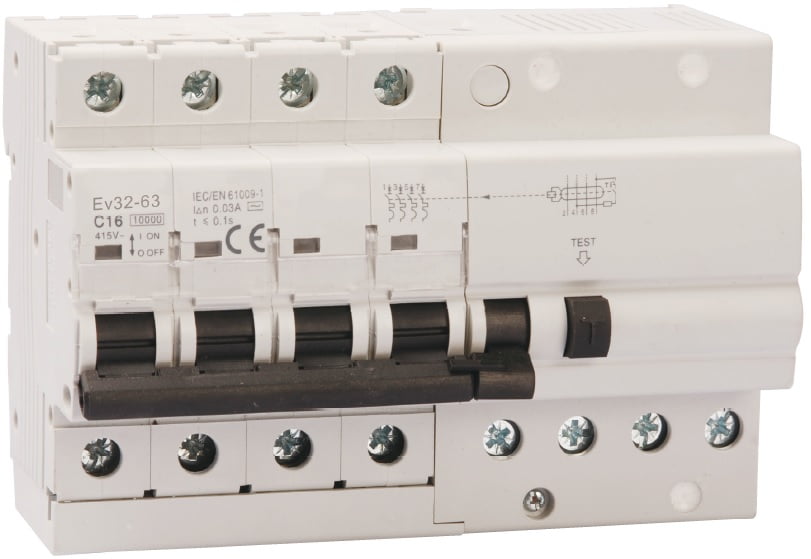

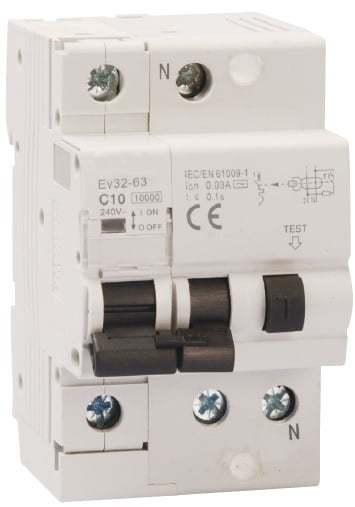

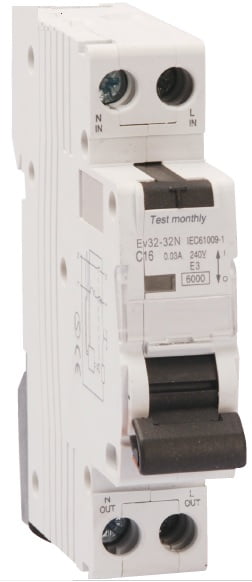

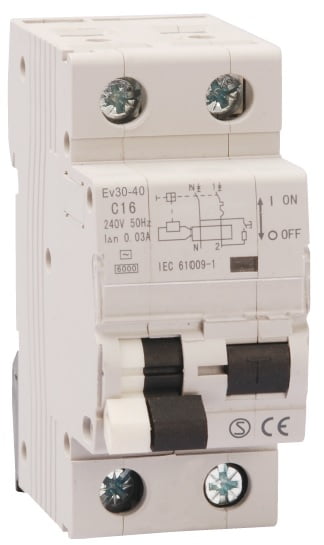

Reststrømbrytere med en RCBO-overstrømsmodul
Rhenes RCBO-brytere har spesielle spor på sidene som forhindrer oppvarming av bryterne plassert ved siden av hverandre på monteringsskinnen. Hele strukturen er beskyttet av patenter.
RCBO Rhenes-bryteren har 3 tilstander av kontaktposisjoner: på, av og utløst. Ved kortslutning går strømbryteren i utløst tilstand og for å lukke den igjen, må den først skrus av. En slik mekanisme er perfekt for diagnostikk og målinger utført av elektrikere. Hver strømbryter kommer med instruksjoner som kan festes til koblingsdøren for informasjon fra hjemmebrukeren.
RCBO Rhenes-bryteren viser også utløserstatusen for kortslutningen og differensialelementet, takket være at en kvalifisert elektriker sparer tid på diagnostikk.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir brytere fra hver batch selektivt sjekket hos Avitron Polska.
RCBO-funksjoner:
- Beskyttelse av kretser mot kortslutningsstrømmer,
- Beskyttelse av kretser mot overbelastningsstrømmer,
- Slå av og på kretser,
- Beskyttelse mot elektrisk støt.
RCBO-er brukes i innenlandske installasjoner så vel som i kommersielle og industrielle distribusjonssystemer.
Tekniske data
| Antall poler | 1P+N |
| Nominell vekselspenning (V) | 240V |
| Nominell strøm (A) | 1, 2, 3, 4, 6, 1O, 16, 20, 25, 32, 40 |
| Kjennetegn | AC, A |
| Utløsende egenskaper | B, C, D |
| Kortslutningskapasitet (kA) | 10 |
| Nominell frekvens (Hz) | 50/60 |
| Elektromekanisk styrke (sykluser) | 4000 |
| Type | Elektromagnetisk |
| Nominell reststrøm (A) | 0.03, 0.1, 0.3 |
| Utløser tid | Umiddelbar 0.1 s |
| Tilkoblingsklemme | Postterminal med klemme |
| Koblingsbar (mm²) | 16 |
| Tilkoblingsterminalstørrelse (mm) | 21,5 |
| Montering | På en symmetrisk 35 mm DIN-skinne Panelmontering |
Tekniske data
| Antall poler | 1P+N |
| Nominell vekselspenning (V) | 240V |
| Nominell strøm (A) | 6, 10, 16, 20, 25, 32 |
| Kjennetegn på reststrømmen | AC, A |
| Utløsende egenskaper | B, C |
| Kortslutningskapasitet (kA) | 6 |
| Nominell frekvens (Hz) | 50 |
| Elektromekanisk styrke (sykluser) | 4000 |
| Nominell reststrøm (A) | 0.03 |
| Varigheten av frigjøringen | Midlertidig 0.1 s |
| Skruediameter d (mm) | M4 |
| Sikkerhetsnivå | IP20 |
| Tiltrekkingsmoment (Nm) | 1.2 |
| Montering | På en symmetrisk 35 mm DIN-skinne |
Tekniske data
| Antall poler | 1P+N, 2P, 3P, 3P+N, 4P |
| Nominell vekselspenning (V) | 230/400V AC |
| Nominell strøm (A) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Reststrømskarakteristikker | AC, A |
| Utløsende egenskaper | B, C, D |
| Kortslutningskapasitet (kA) | 6 |
| Nominell reststrøm (A) | 0.03, 0.1, 0.3 |
| Nominell frekvens (Hz) | 50/60 |
| Varigheten av frigjøringen | Midlertidig 0.1 s |
| Elektromekanisk styrke (sykluser) | 4000 |
| Størrelsen på tilkoblingsterminalen | H1=19mm H2=23mm |
Tekniske data
| Antall poler | 1P+N |
| Nominell vekselspenning (V) | 240 |
| Nominell strøm (A) | 6, 10, 16, 20, 25, 32 |
| Utløsende egenskaper | B, C, D |
| Kortslutningskapasitet (kA) | 4,5 |
| Varigheten av frigjøringen | Midlertidig 0.1 s |
| Nominell reststrøm (A) | 0.03, 0.1, 0.3 |
| Nominell frekvens (Hz) | 50/60 |
| Tilkoblingsklemme | Postterminal med klemme |
| Elektromekanisk styrke (sykluser) | 4000 |
| Reststrømskarakteristikker | AC |
| Størrelsen på tilkoblingsterminalen | H1=16mm H2=21mm |
| Type | Elektronisk |
| Overspenningstur | 280V±5% |
| Maksimal ledningsdiameter (mm²) | Fleksibel - 10 Konstant - 16 |
| Ekstra tilbehør |
|

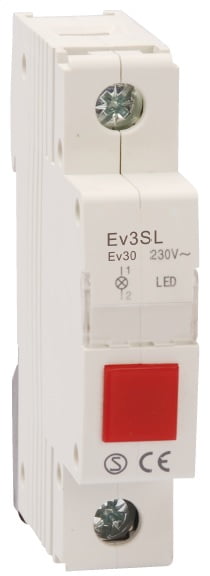

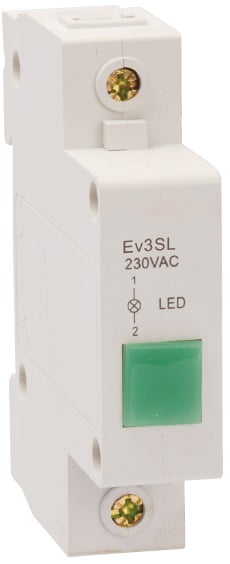

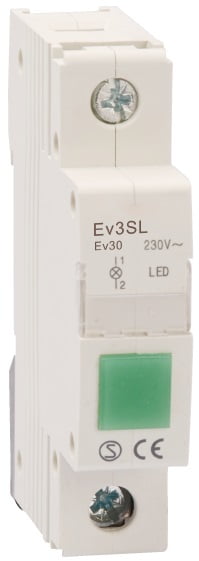

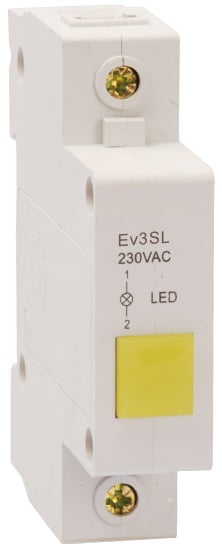

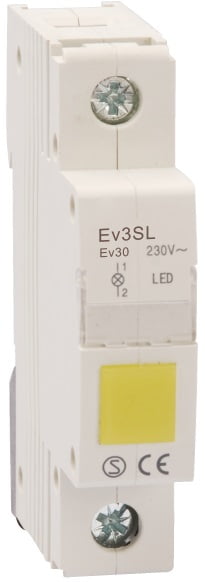

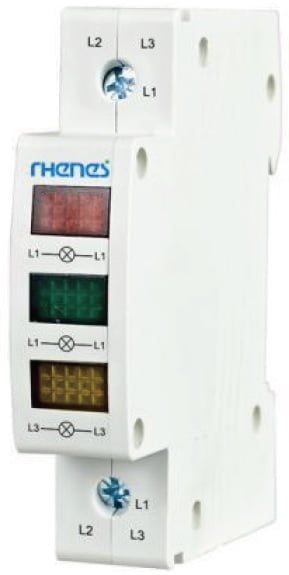

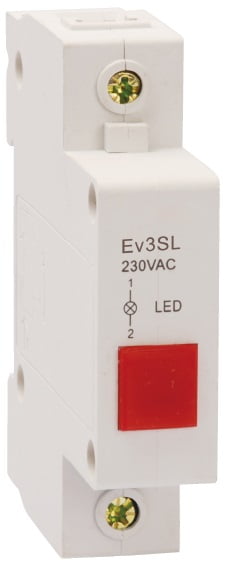

Modulære lamper
Rhenes modulære lamper har spesielle spor på sidene som forhindrer oppvarming av bryterne plassert ved siden av hverandre på monteringsskinnen. Hele strukturen er beskyttet av patenter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres lamper fra hver batch selektivt hos Avitron Polska.
Hver lampe har en annen farge for bedre å skille alle faser i forhold uten lys.
Funksjoner:
- Vis informasjon om strømstatus.

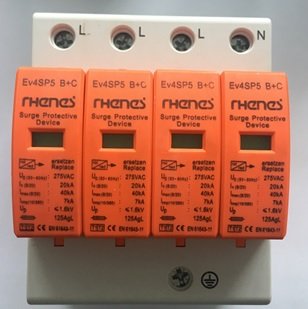

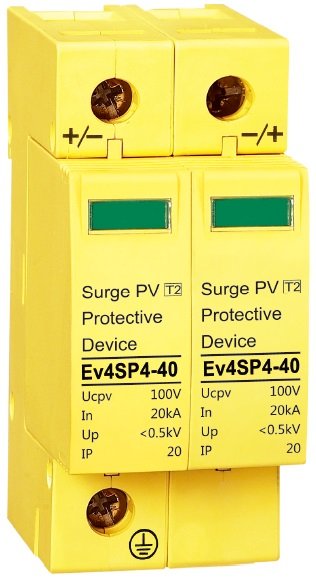

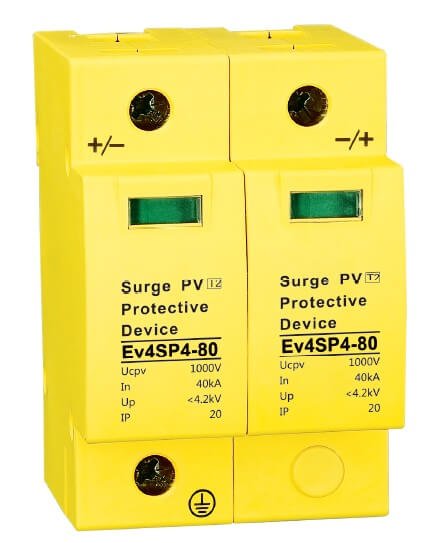

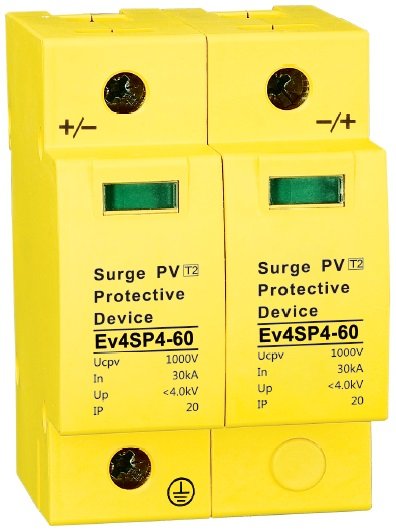

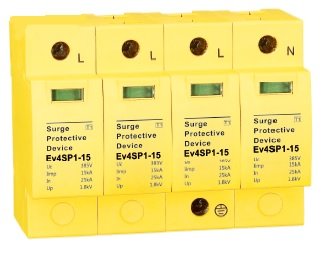

Overspenningsvern
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres overspenningsbegrensere fra hver batch selektivt hos Avitron Polska.

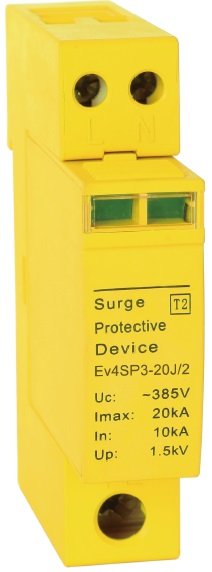

Ev4SP3 er utformet på en slik måte at de beskytter L og N med en modul, og sparer plass i koblingsutstyret.
Funksjoner:
- Beskyttelse av elektriske installasjoner og enheter mot overspenning.
Tekniske data
| MODELL | Ev4-12.5 | Ev4-15 | Ev4-25 |
| Nominell driftsspenning Uo (V) | 220-690 (3N50Hz) | ||
| Maks. Kontinuerlig driftsspenning Uc (V) | 385-550 | ||
| Mengden elektrisk ladning Q (As) | 6.5 | 7.5 | 12 |
| Nominell utladningsstrøm In 8/20µs (kA) | 50 | 25 | 100 |
| Overspenningsstrøm Imax 10/350 (kA) | 12.5 | 15 | 25 |
| Spenningsbeskyttelsesnivå Up (kV) | 2.5 | 1.8 | 1.5 |
| Kombinasjon | 3+0 4+0 2+1 3+1 | ||
| Tilkobling mulig | 4-35mm² | ||
| IP-beskyttelse klasse | IP20 | ||
| Lokal indikator | Grønn farge - normal tilstand, rød farge - fiasko |
||
| Standard | UL94V-0 / IEC61643-11.2011 | ||

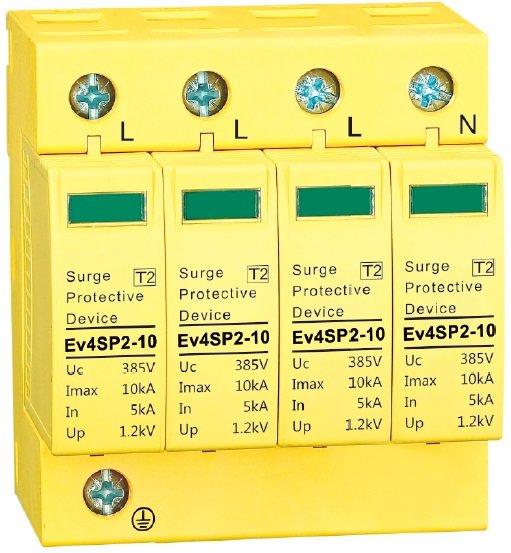

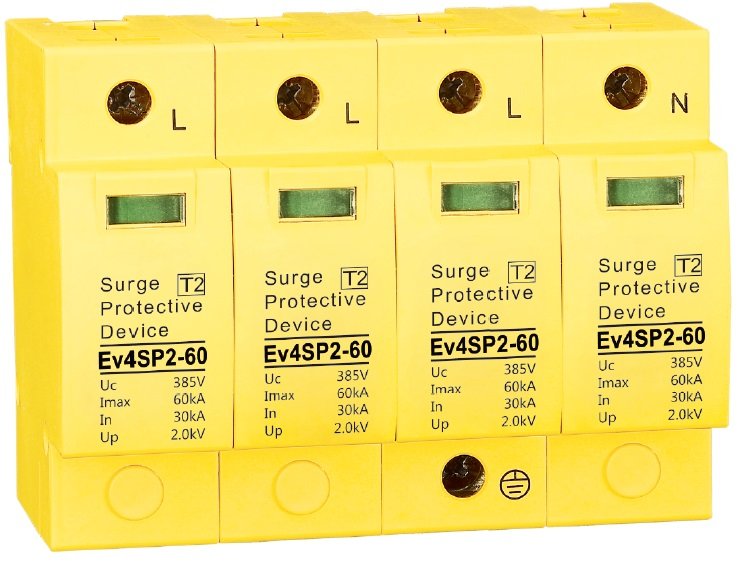

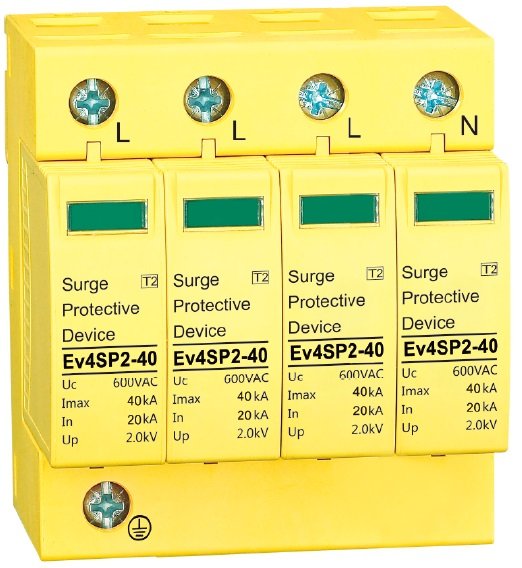

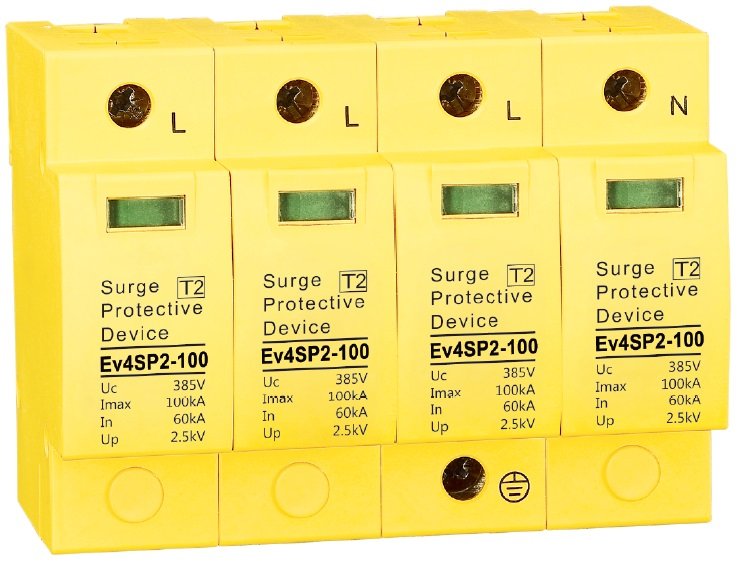

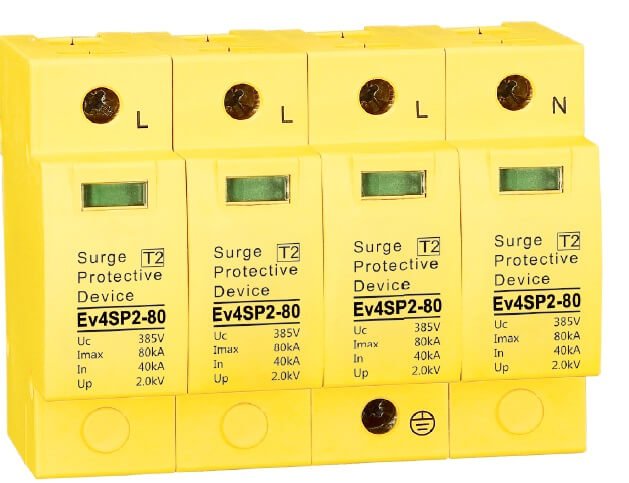

Tekniske data

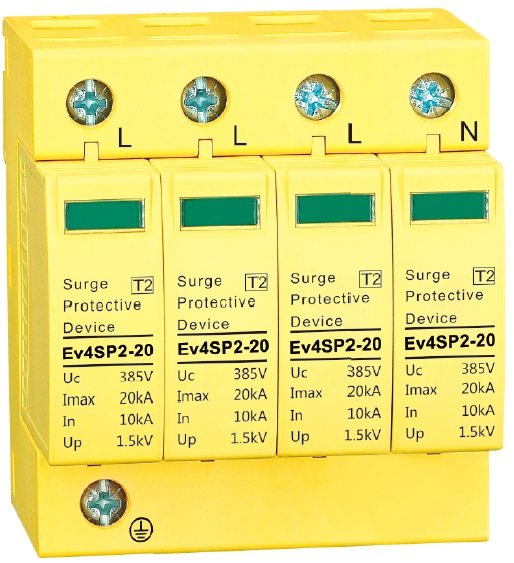

| MODELL | Ev4SP2-10 | Ev4SP2-20 | Ev4SP2-40 | Ev4SP2-60 | Ev4SP2-80 | Ev4SP2-100 |
| Nominell driftsspenning Un (V) | 220 (1 N50Hz) 380 (3N50Hz) | |||||
| Maks. Kontinuerlig driftsspenning Uc (V) | 275-420 | (N-PE 255) 275-420 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 |
| Nominell utladningsstrøm In 8/20µs (kA) | 5 | 10 | 20 | 30 | 40 | 60 |
| Maks. utladningsstrøm Imax 8/20µs (kA) | 10 | 20 | 40 | 60 | 80 | 100 |
| Spenningsbeskyttelsesnivå Up (kV) | <0.8-1.5 | <1.0-1.8 | <1.0-3.0 | <1.2-3.0 | <1.2-3.0 | <1.2-3.0 |
| Kombinasjon | 1 +0 / 2+0 / 3+0 / 4+0 / 1 + 1 / 2+ 1 / 3+ 1 |
|||||
| Tilkobling mulig | 4-16mm² | |||||
| Lokal indikator | Grønn farge - normal tilstand, rød farge - fiasko |
|||||
| IP-beskyttelse klasse | IP20 | |||||
| Standard | UL94V-0 / IEC61643-11.2011 | |||||
Tekniske data
| MODELL | Ev4SP3-20J/2 | Ev4SP3-20J/2+ 1 |
| Nominell driftsspenning Uo (V) | 220 (1 NS0Hz) | |
| Kontinuerlig driftsspenning Uc (V) | 275 320 385 | |
| Maks. utladningsstrøm Imax 8/20 µs (kA) | 20 | |
| Nominell utladningsstrøm In 8/20µs (kA) | 10 | |
| Spenningsbeskyttelsesnivå Up (kV) | < 1.0 < 1.2 < 1.5 | |
| Kombinasjon | 1+0 2+0 3+0 4+0 1+1 2+1 3+1 | |
| B hørbar og visuell alarm | ||
| Tilkobling mulig | UN 2.5mm² | PE 4mm² |
| IP-beskyttelse klasse | IP20 | |
| Materiale | PA66 | |
| Lokal indikator | Grønn farge - normal tilstand, rød farge - fiasko | |
| Ekstern grad av brannmotstand | Oppfyller UL94V-0 | |
Tekniske data
| MODELL | Ev4SP5-10 | Ev4SP5-20 | Ev4SP5-60 | Ev4SP5-80 | Ev4SP5-100 |
| Nominell utladningsstrøm 8/20 µs (kA) | 5 | 10 | 30 | 40 | 50 |
| Maks. utladningsstrøm 8/20 µs (kA) | 10 | 20 | 60 | 80 | 100 |
PV overspenningsvern
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres DC-overspenningsvern fra hver batch selektivt hos Avitron Polska.
Funksjoner:
- Beskyttelse av DC elektriske installasjoner og enheter mot overspenning.
Tekniske data
| MODELL | Ev4SP4-40 | Ev4SP4-60 | Ev4SP4-80 |
| Nominell driftsspenning Uo (V) | 24, 48, 200, 300, 500, 600, 800 | 300, 500, 600, 800 | |
| Kontinuerlig driftsspenning Uc (V) | 75, 100, 300, 500, 600, 800, 1000 | 500, 600, 800, 1000 | |
| Maks. utladningsstrøm Imax 8/20µs (kA) | 20 | 30 | 40 |
| Nominell utladningsstrøm In 8/20µs (kA) | 40 | 60 | 80 |
| Spenningsbeskyttelsesnivå Up (kV) | < 0.3 < 0.5 <2.0 < 2.8 < 3.0 < 3.5 < 4.0 | < 2.8 < 3.0 < 3.5 < 4.0 | < 2.8 < 3.0 < 3.5 < 4.2 |
| Lokal indikator | Grønn farge - normal tilstand, rød farge - fiasko | ||
| IP-beskyttelse klasse | IP20 | ||
| Materiale | PA66 | ||
| Ekstern grad av brannmotstand | Oppfyller UL94V-0 | ||

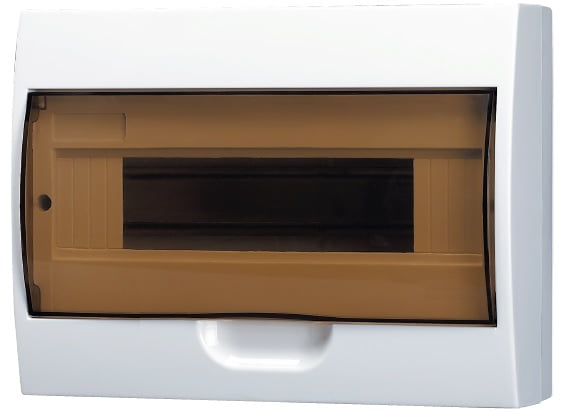

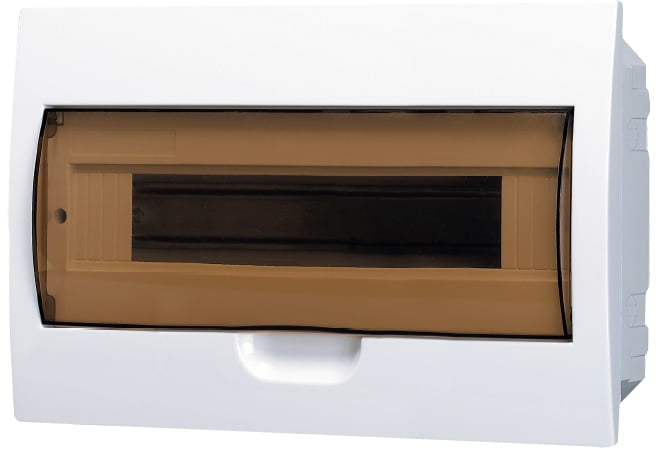

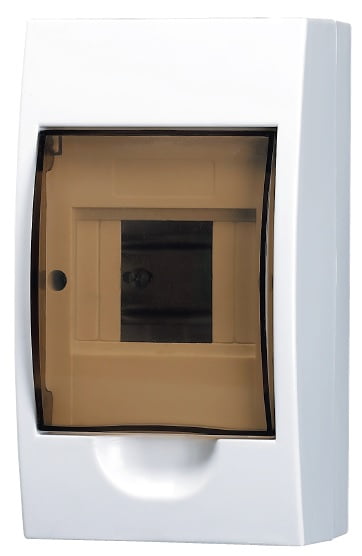

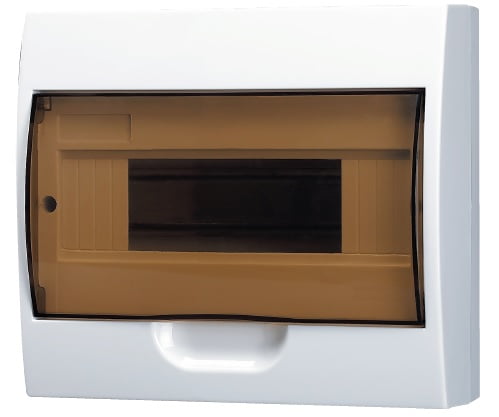

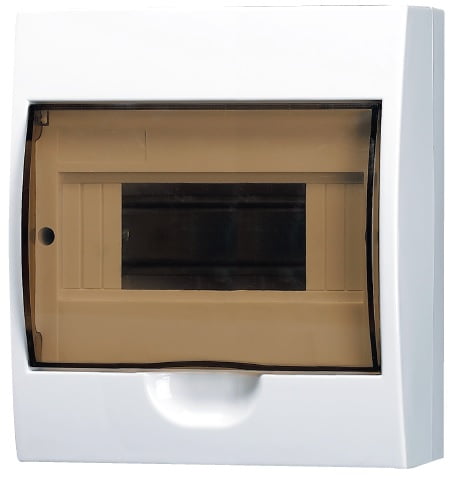

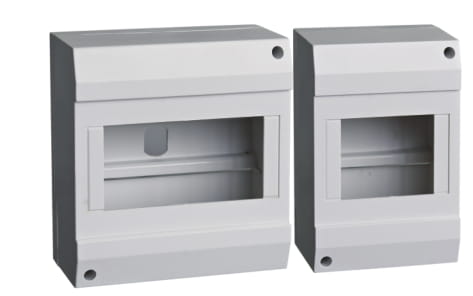

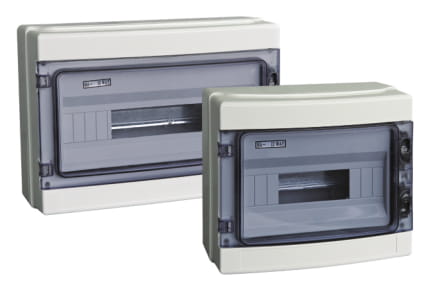

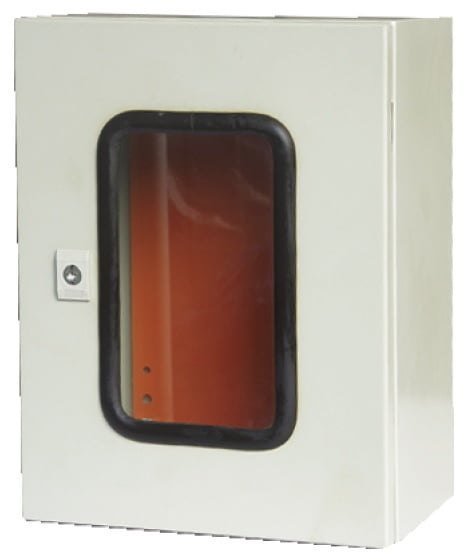

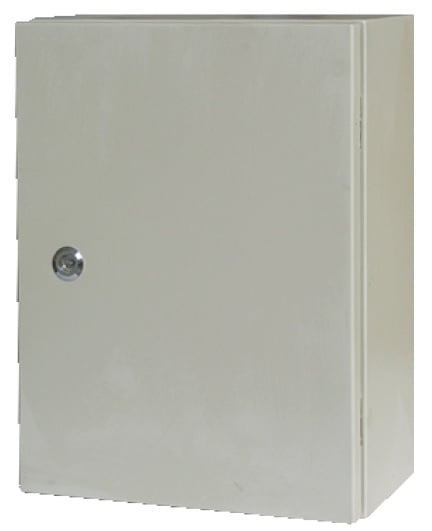

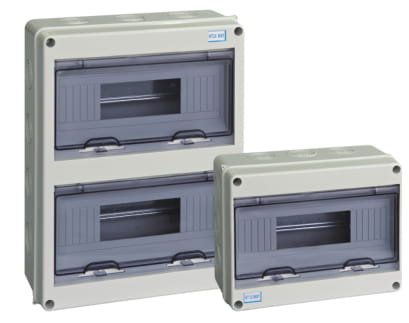

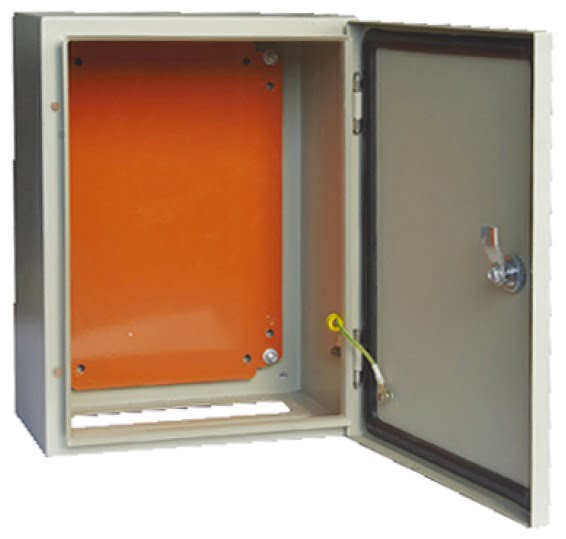

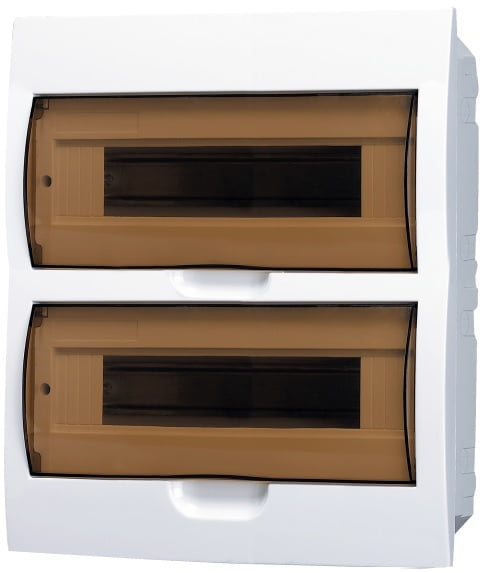

Elektriske sentralbord
Elektriske tavler brukes i alle elektriske installasjoner for å gi beskyttelse.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres elektriske sentralbord fra hver batch selektivt hos Avitron Polska.
Funksjoner:
- Beskyttelse av elektrisk beskyttelse mot miljøfaktorer,
- Beskyttelse mot uautorisert tilgang.

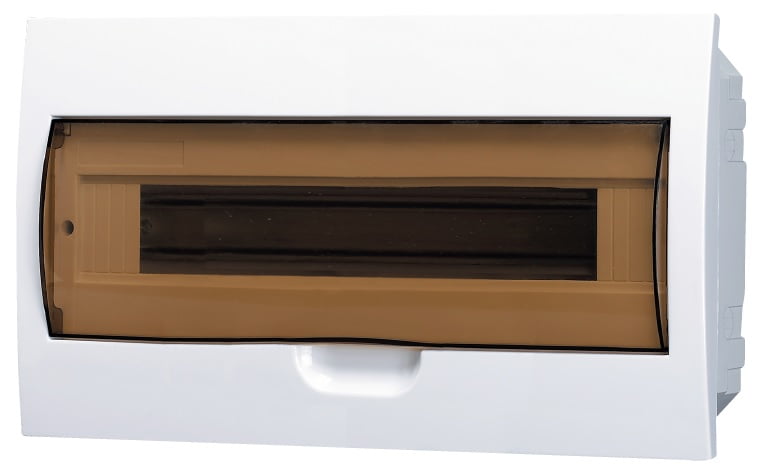

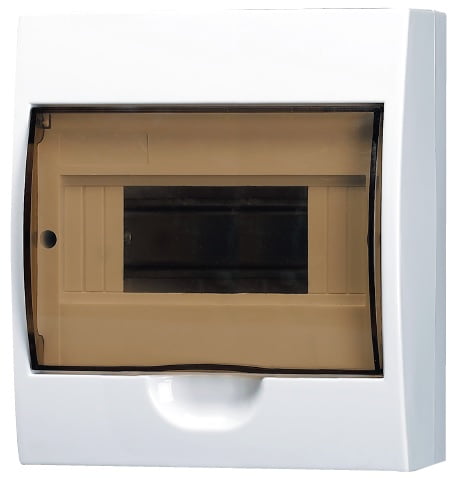

Tekniske data
| Spesifikasjon | Bredde | Høyde | Dybde |
| Ev4PD1 - 4 plasser | 24 | 200 | 95 |
| Ev4PD1 - 6 plasser | 48 | 200 | 95 |
| Ev4PD1 - 8 plasser | 48 | 200 | 95 |
| Ev4PD1 - 10 plasser | 48 | 200 | 95 |
| Ev4PD1 - 12 plasser | 66 | 200 | 95 |
| Ev4PD1 - 15 plasser | 88 | 200 | 95 |
| Ev4PD1 - 18 plasser | 84 | 222 | 95 |
| Ev4PD1 - 24 plasser | 112 | 325 | 97 |

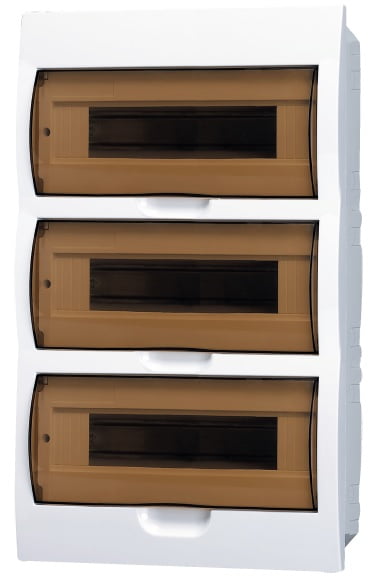

| Ev4PD1 - 36 plasser | 168 | 462 | 100 |

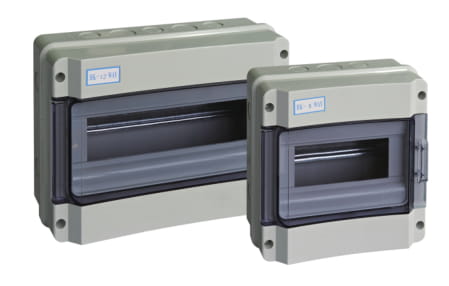

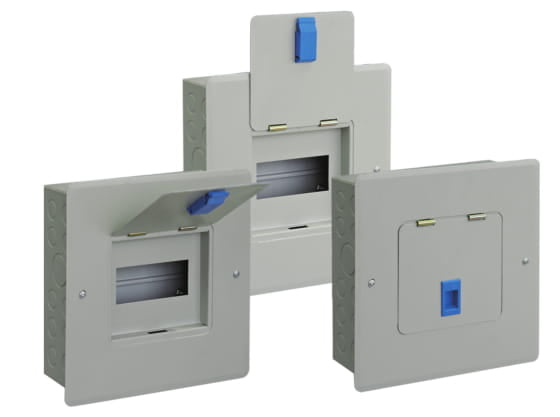

Tekniske data
| Modell | Antall steder | Dimensjoner (mm) | ||||
| H | h | W | w | D | ||
| MDB-E BS 4 | 4 plasser | 273 | 243 | 280 | 250 | 95 |
| MDB-E BS 6 | 6 plasser | 309 | 279 | 280 | 250 | 95 |
| MDB-E BS 8 | 8 plasser | 345 | 315 | 280 | 250 | 95 |
| MDB-E BS 10 | 10 plasser | 381 | 351 | 280 | 250 | 95 |
| MDB-E BS 12 | 12 plasser | 417 | 387 | 280 | 250 | 95 |
| MDB-E BS 14 | 14 plasser | 453 | 423 | 280 | 250 | 95 |
| MDB-E BS 16 | 16 plasser | 489 | 459 | 280 | 250 | 95 |
Enfaset med hovedbryter MCB, maks. 100 A.

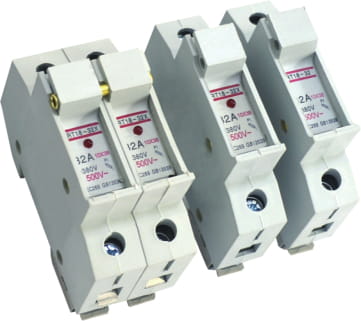

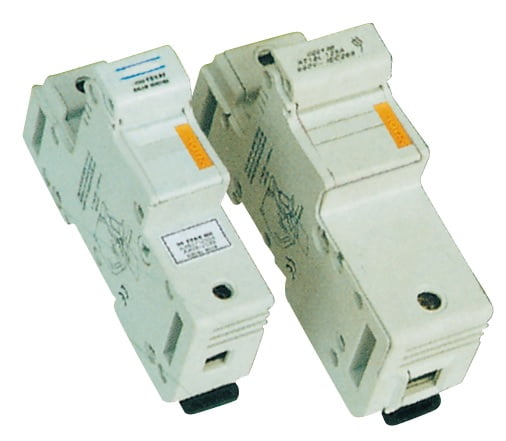

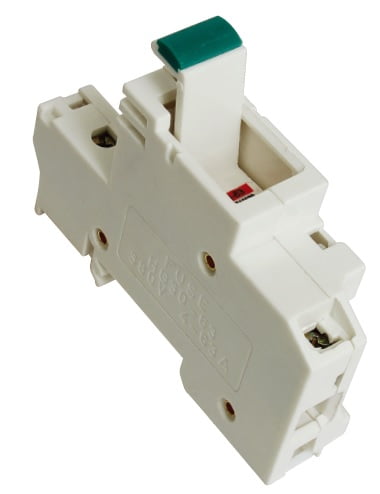

Sikringsbaser
Sikringsholderne er enheten der sikringen skal plasseres. De fungerer da som sikringsbrytere.
Brukes i de fleste små elektriske installasjoner som kretsbeskyttelse.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres sikringsbasene fra hver batch selektivt hos Avitron Polska.
Funksjoner i kombinasjon med en sikring:
- Overstrøm eller kortslutningsbeskyttelse.

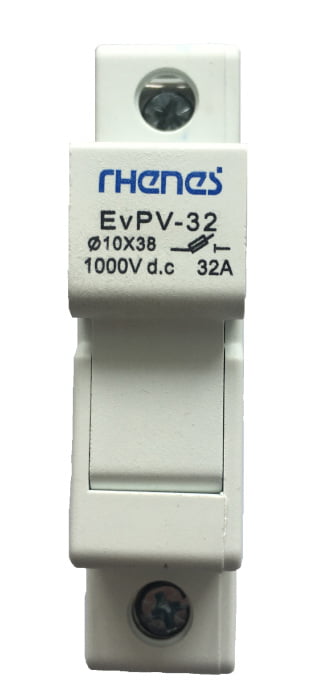

DC sikringsbaser
Sikringsholderne er enheten der sikringen skal plasseres. De fungerer da som sikringsbrytere.
Brukes i de fleste solcelleanlegg som beskyttelse for solcelleanlegg.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres sikringsbasene fra hver batch selektivt hos Avitron Polska.
Funksjoner i kombinasjon med en sikring:
- Overstrøm eller kortslutningsbeskyttelse.

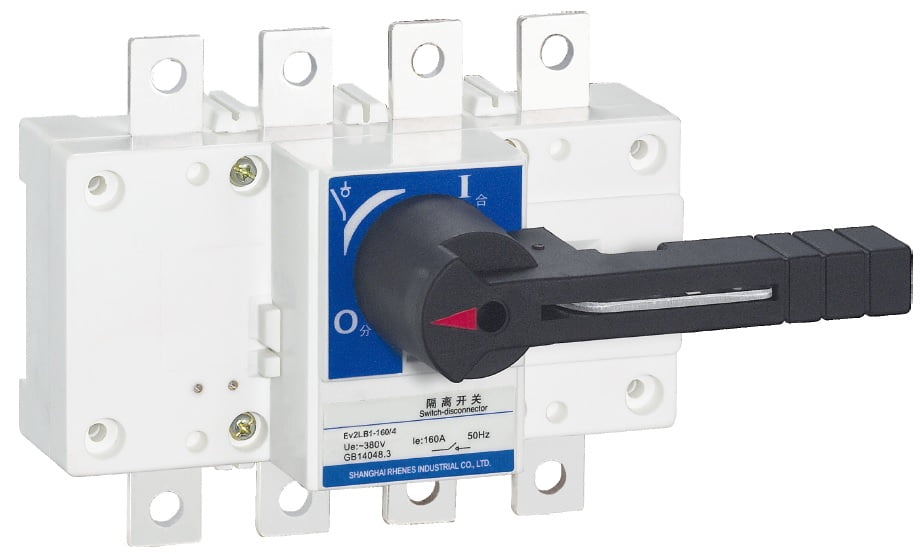

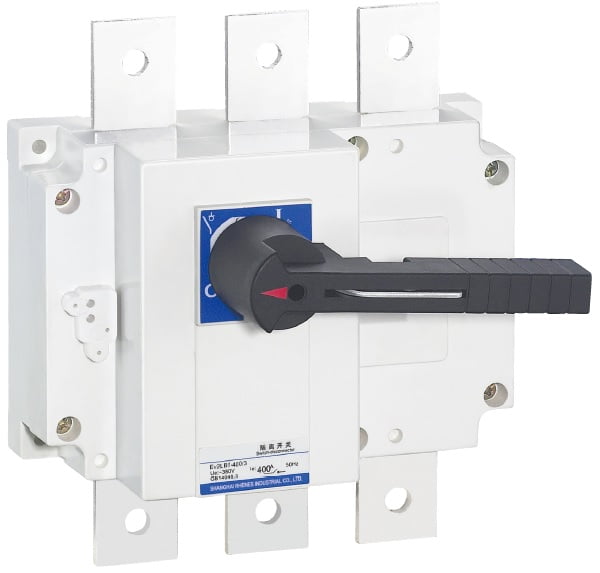

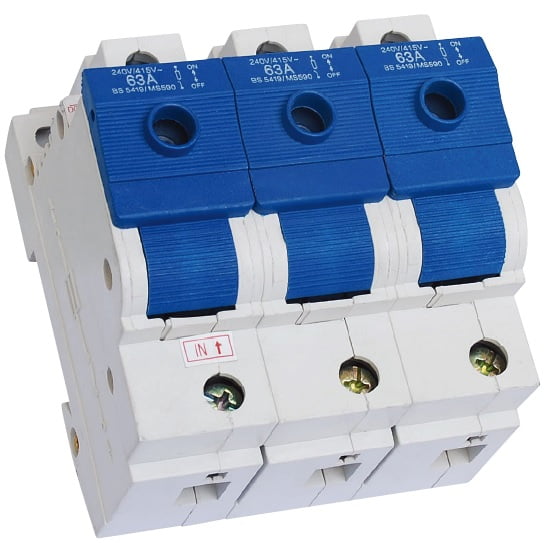

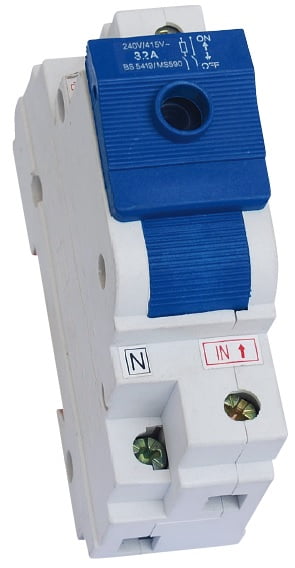

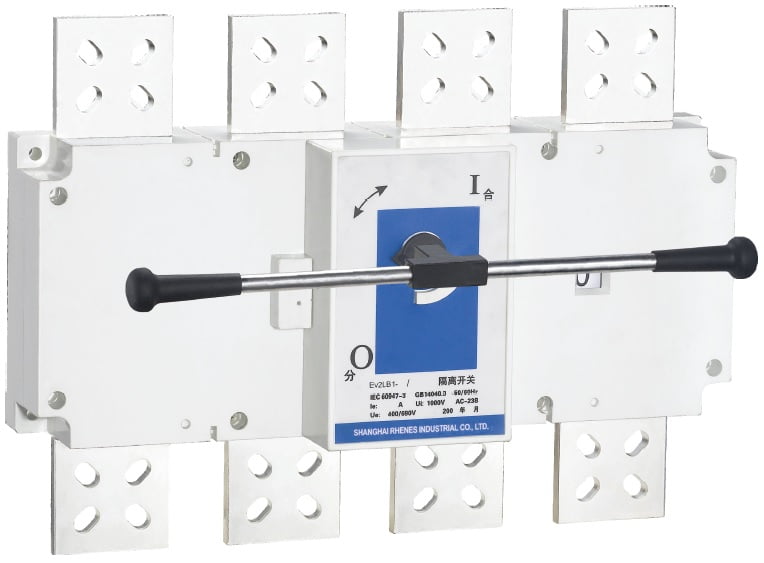

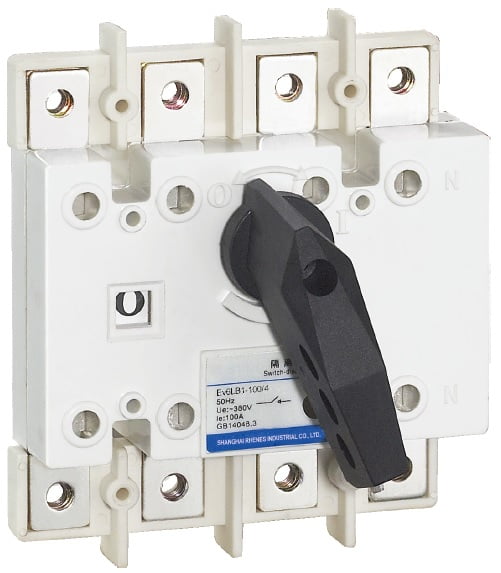

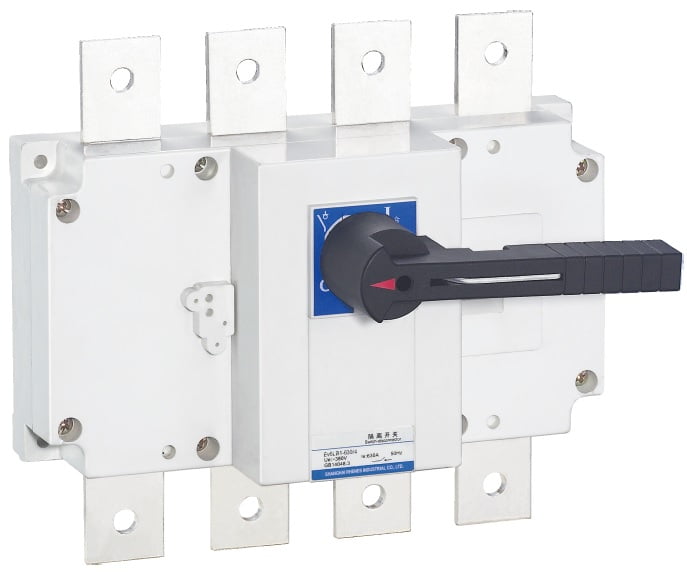

Bytt frakoblinger
Bryterbrytere skaper et isolasjonsgap. De brukes til å koble fra kretsen, f.eks. Under renoveringsarbeid.
Svært ofte brukt som bygningens hovedfrakoblingsbryter.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres bryterfrakoblinger fra hver batch selektivt hos Avitron Polska.
Funksjoner:
- Slå på og av kretsen,
- Å skape et isolasjonsgap.

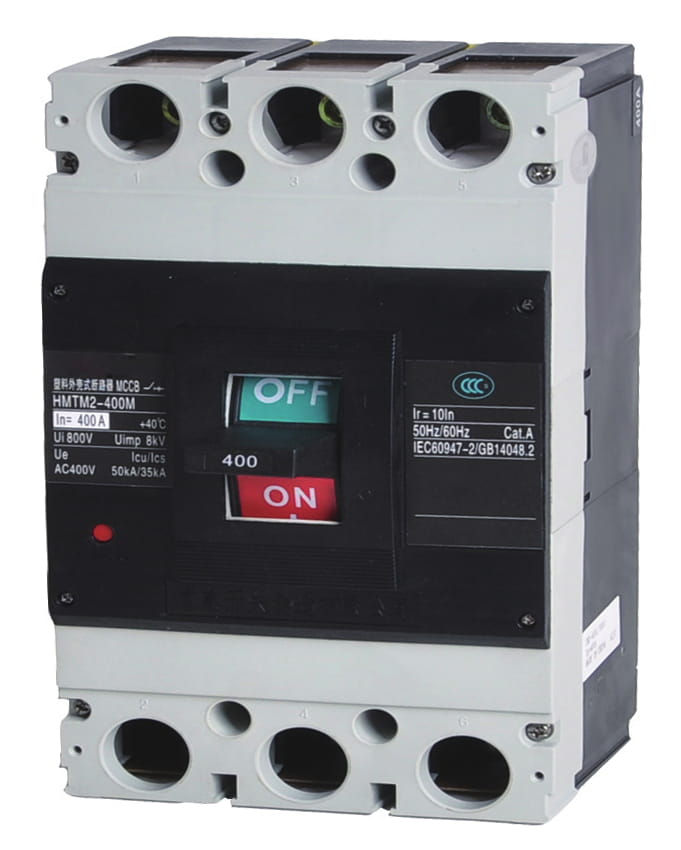

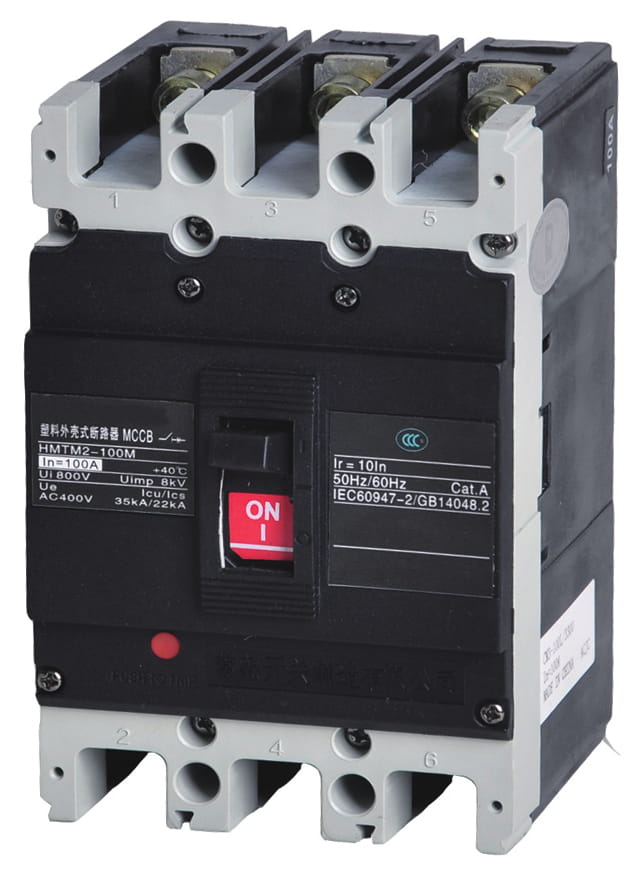

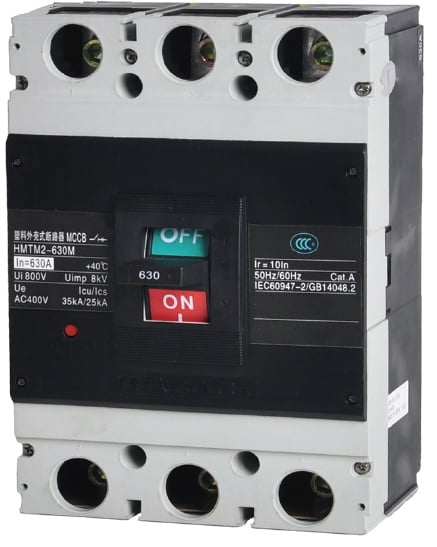

MCCB kompaktbrytere
MCCB støpte brytere er populære ACBer for å beskytte den elektriske installasjonen mot kortslutning og overbelastning. Strømbryterne har muligheten til aktuelle strøminnstillinger og kommunikasjonsalternativet.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg blir MCCB-brytere fra hver batch selektivt kontrollert hos Avitron Polska.
Strømbrytere brukes i alle elektriske installasjoner med høyere installert effekt.
Funksjoner:
- Beskyttelse av den elektriske installasjonen mot kortslutning,
- Overbelastningsbeskyttelse,
- Valgfri beskyttelse mot elektrisk støt,
- Valgfritt for lav spenning.

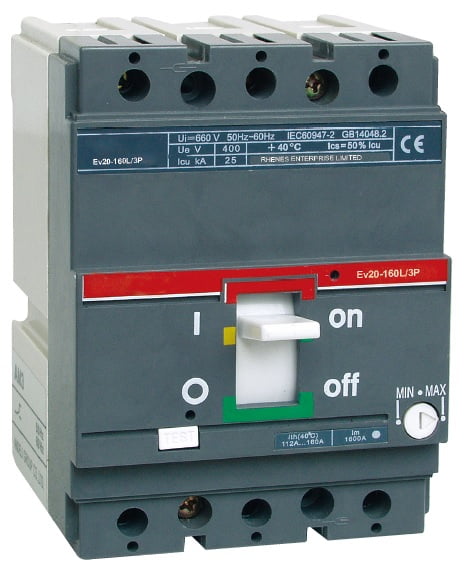

Tekniske data
| Nominell driftsspenning Ue | 380V/400V, 660V/690V |
| Nominell isolasjonsspenning Ui | 690V |
| Nominell impuls motstå spenning Uimp | 8kV |
| Søknadstype | A |
| Sortert etter utløserenhet |
|
| Sortert etter fase |
|
| Sortert etter applikasjon |
|
| Sortert etter nominell bruddevne |
|
| Sortert etter operasjon |
|

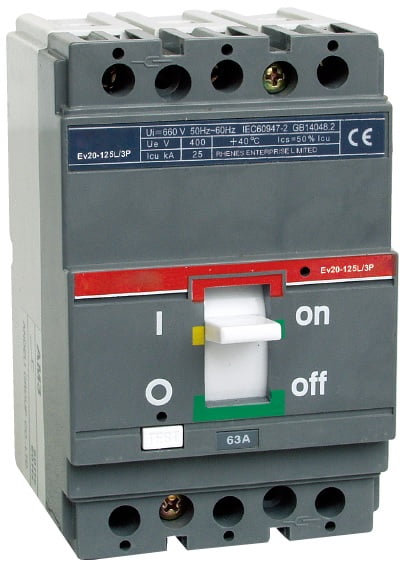

| Modell | Strukturell nominell strøm (A) | Nominell strøm In(A) | Nominell maksimal kortslutningsbruddskapasitet Icu(kA) | Nominell operasjonell kortslutningskapasitet Ics(kA) | Bueavstand (mm) | ||
| AC400V | AC690V | AC400V | AC690V | ||||

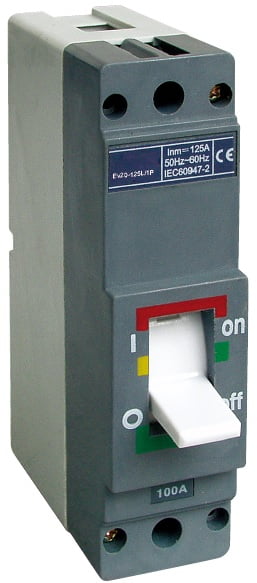

| Ev20-125S | 63 | 12.5,16,20,32,40, 50,63,80,100,125 | 25 | 8 | 16 | 4 | ≤50 |
| Ev20-125H | 50 | 10 | 42 | 5 | |||
| Ev20-160S | 1000 | 16,20,32,40,50,63, 80,100,125,160 | 35 | 8 | 18 | 4 | |
| Ev20-160H | 50 | 10 | 42 | 5 | |||
| Ev20-250S | 250 | 100,125,160,180,200,225,250 | 35 | 10 | 18 | 5 | |
| Ev20-250H | 65 | 18 | 48 | 9 | |||
| Ev20-400S | 400 | 200,225,250,315,350,400 | 50 | 16 | 35 | 8 | |
| Ev20-400H | 65 | 25 | 48 | 12.5 | |||
| Ev20-630S | 630 | 400,500,630 | 50 | 20 | 35 | 10 | |
| Ev20-630H | 80 | 30 | 60 | 15 | |||
| Ev20-800S | 800 | 630,700,800 | 50 | 20 | 35 | 10 | ≤100 |
| Ev20-800H | 80 | 30 | 60 | 15 | |||
| Ev20-1000S | 1000 | 1000 | 65 | 30 | 48 | 15 | |
| Ev20-1000H | 80 | 50 | 60 | 25 | |||
| Ev20-1250S | 1250 | 1250 | 65 | 30 | 48 | 15 | |
| Ev20-1250H | 80 | 50 | 60 | 25 | |||
| Ev20-1600S | 1600 | 1600 | 65 | 30 | 48 | 15 | |
| Ev20-1600H | 80 | 50 | 60 | 25 | |||
| Modell | Ev20-125 | Ev20-160 | Ev20-250 | Ev20-400 | Ev20-630 | Ev20-800 | Ev20-1000 | Ev20-1250 | Ev20-1600 |
| Elektrisk | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 |
| Mekanisk | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 5000 | 5000 | 5000 |
| Serial No. | Tester strøm (ganger) | Responstid | Posisjon | Omgivelsestemperatur |
| 1 | 1.05In | 1h ingen frigjøring (In≤63A), 2h ingen frigjøring (In>63A) | Innledende | ±40°C±2°C |
| 2 | 1.3In | 1h frigjøring (In≤63A), 2h frigjøring (In>63A) | Neste serial 1 | |
| 3 | 10In | ≤ 0.2s frigjøring | Innledende | Enhver temperatur |
| Serial No. | Tester strøm (ganger) | Responstid | Posisjon | Omgivelsestemperatur |
| 1 | 1.05In | 2h ingen frigjøring | Innledende | ±40°C±2°C |
| 2 | 1.2In | 2h frigjøring | Neste serial 1 | |
| 3 | 12In | ≤ 0.2s frigjøring | Innledende | Enhver temperatur |

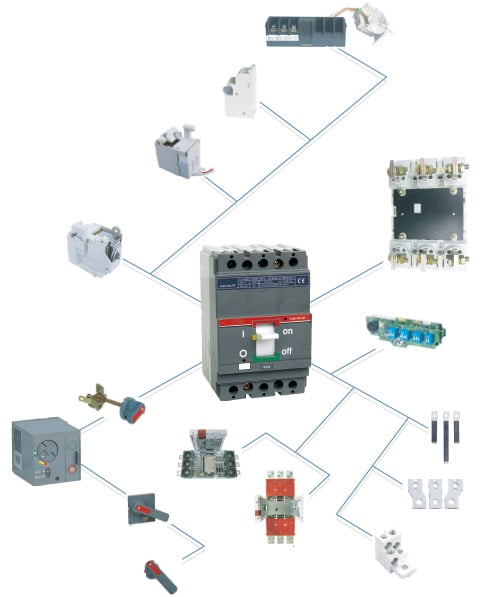

Grunnleggende og tilleggselementer i MCCB:
- Boliger
- Koble til basen
- Elektronisk utløser
- Uttrekkbar base
- Roterende håndtak
- Motordrivmekanisme
- Shunt-utgivelse
- Underspenningsutløsning
- Alarmkontakt
- Hjelpekontakt
- Monteringsplate bak
- Koblingsplate foran
- Husklemme

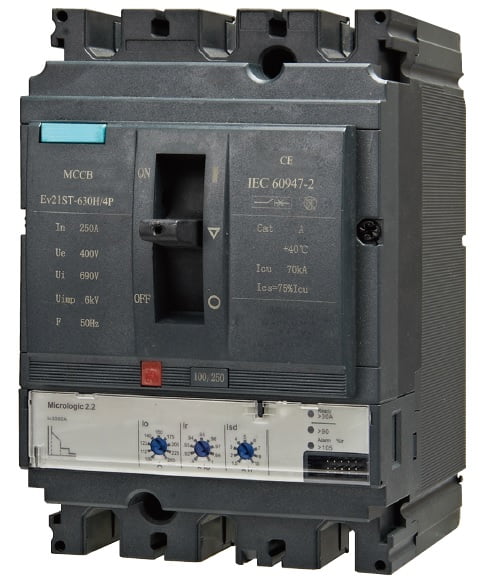

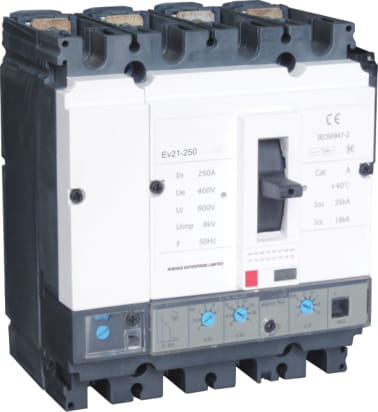

Tekniske data
| Modell | Ev21-100 | Ev21ST-100 | Ev21-160 | Ev21ST-160 | Ev21-250 | |
| Antall faser | 3P, 4P | |||||
| Strukturell maks. nominell strøm Inm(A) | 100 | 160 | 250 | |||
| Nominell strøm In(A) | 12.5,16,20,25,32, 40,50,63,80,100 | 40,100 | 16,20,25,32,40,50, 63,80,100,125,160 | 160 | 20,25,32,40,50, 63,80,100,125,160, 180,200,225,250 |
|
| Nominell spenning Ue(V) | AC400, AC690 | |||||
| Nominell isolasjonsspenning Ui(V) | 690 | |||||
| Nominell motstandsspenning Uimp(kV) | 6 | |||||
| Nominell maksimal kortslutningsbruddskapasitet Icu(kA) | Modell N: 35 Modell H: 70 |
|||||
| Nominell operasjonell kortslutningskapasitet Ics(kA) | Modell N: 18 Modell H: Ics=75%Icu |
|||||
| Søknadstype | A | |||||
| Frigjørende enhet | Termomagnetisk | Intelligent | Termomagnetisk | Intelligent | Termomagnetisk | |
| Beskyttelse mot elektrisk støt | Med støtbeskyttelsesmodul | |||||
| Service liv | Mekanisk | 8500 | 7000 | |||
| Elektrisk | 1500 | 1000 | ||||
| Driftsmetode | Håndbok | Ja | Ja | Ja | Ja | Ja |
| Roterende håndtak | Ja | Ja | Ja | Ja | Ja | |
| Elektrisk drift | Ja | Ja | Ja | Ja | Ja | |
| Monteringsmetode | Fast (frontpanel) | Ja | Ja | Ja | Ja | Ja |
| Fast (bakpanel) | Ja | Ja | Ja | Ja | Ja | |
| Uttrekkbar (forside) | Ja | Ja | Ja | Ja | Ja | |
| Uttrekkbar (bakside) | Ja | Ja | Ja | Ja | Ja | |

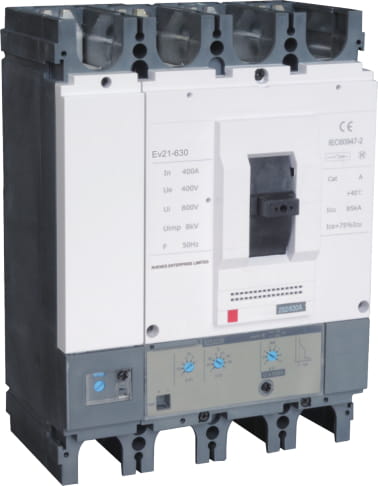

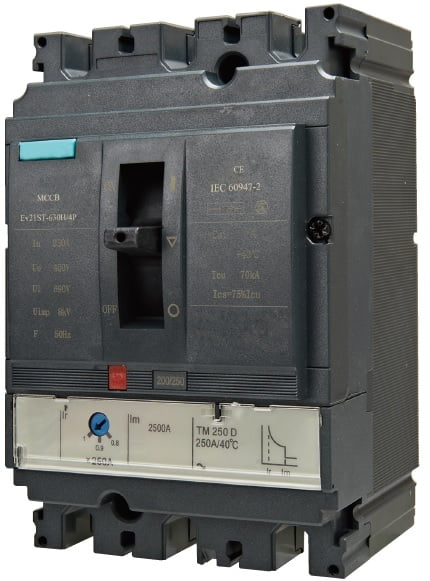

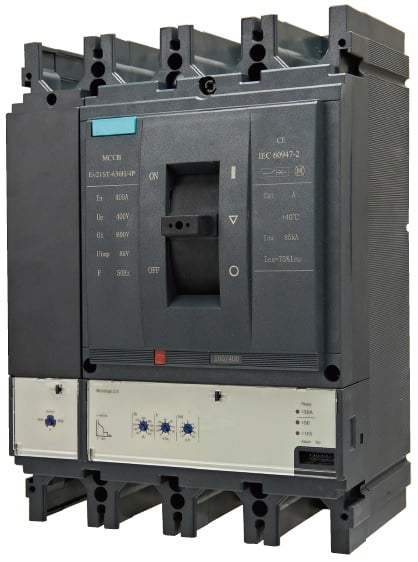

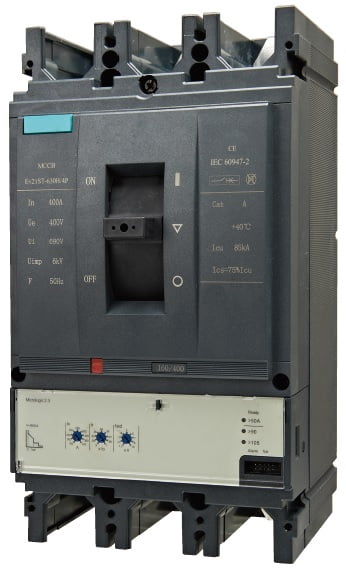

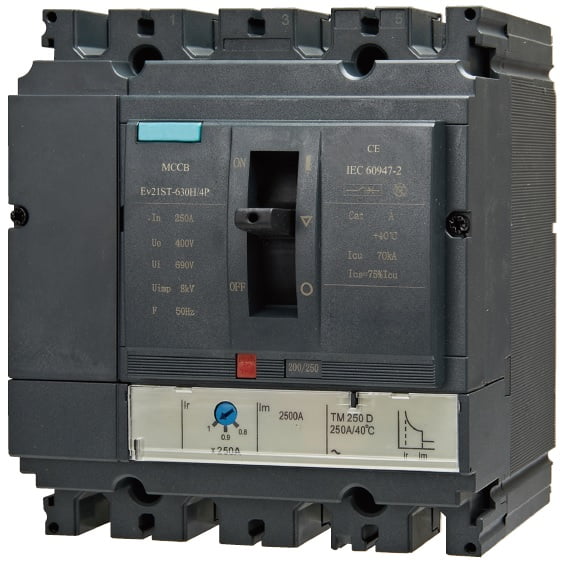

| Modell | Ev21ST-250 | Ev21ST-400 | Ev21-630 | Ev21ST-1600 | |
| Antall faser | 3P, 4P | ||||
| Strukturell maks. nominell strøm Inm(A) | 250 | 400 | 160 | ||
| Nominell strøm In(A) | 250 | 400 | 630 | 800,1000,1250,1600 | |
| Nominell spenning Ue(V) | AC400, AC690 | ||||
| Nominell isolasjonsspenning Ui(V) | 690 | ||||
| Nominell motstandsspenning Uimp(kV) | 6 | ||||
| Nominell maksimal kortslutningsbruddskapasitet Icu(kA) | Modell N: 35 Modell H: 70 | Modell N: 45 Modell H: 85 | Modell N: 45 Modell H: 85 | 65 | |
| Nominell operasjonell kortslutningskapasitet Ics(kA) | Modell N: 18 Modell H: Ics=75%Icu | Modell N: 22.5 Modell H: Ics=75%Icu | Modell N: 22.5 Modell H: Ics=75%Icu | 48 | |
| Søknadstype | A | ||||
| Frigjørende enhet | Intelligent | ||||
| Beskyttelse mot elektrisk støt | Med støtbeskyttelsesmodul | ||||
| Service liv | Mekanisk | 7000 | 5000 | 2500 | |
| Elektrisk | 1000 | 500 | |||
| Driftsmetode | Håndbok | Ja | Ja | Ja | Ja |
| Roterende håndtak | Ja | Ja | Ja | Ja | |
| Elektrisk drift | Ja | Ja | Ja | - | |
| Monteringsmetode | Fast (frontpanel) | Ja | Ja | Ja | Ja |
| Fast (bakpanel) | Ja | Ja | Ja | - | |
| Uttrekkbar (forside) | Ja | Ja | Ja | - | |
| Uttrekkbar (bakside) | Ja | Ja | Ja | - | |
| Serial No. | Tester strøm (ganger) | Responstid | Posisjon | Omgivelsestemperatur |
| 1 | 1.05In | 1h ingen frigjøring (In≤63A), 2h ingen frigjøring (In>63A) | Innledende | ±40°C±2°C |
| 2 | 1.3In | 1h frigjøring (In≤63A), 2h frigjøring (In>63A) | Neste serial 1 | |
| 3 | 10In | ≤ 0.2s frigjøring | Innledende | Enhver temperatur |
| Serial No. | Tester strøm (ganger) | Responstid | Posisjon | Omgivelsestemperatur |
| 1 | 1.05In | 2h ingen frigjøring | Innledende | ±40°C±2°C |
| 2 | 1.3In | 2h frigjøring | Neste serial 1 | |
| 3 | 1.5In | 4min frigjøring | Under seriell 1 strøm strømbryteren når termisk balanse |
|
| 4 | 7.2In | 2~10s frigjøring | Innledende | |
| 5 | 12In | ≤ 0.2s frigjøring | Innledende | Enhver temperatur |

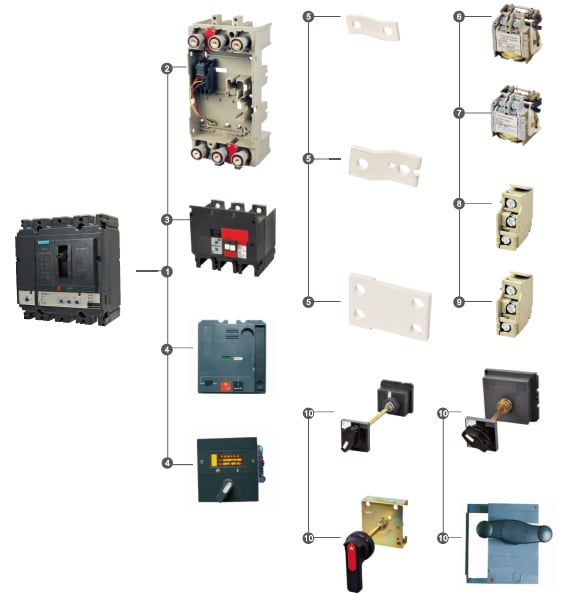

Grunnleggende og tilleggselementer i MCCB:
- Boliger
- Plugg inn bunnfoten
- Elektrisk støtbeskyttelsesmodul
- Elektrisk driftsmodul
- Eksternt ledningskort
- Shunt-utgivelse
- Underspenningsutløsning
- Hjelpespole
- Alarmspole
- Roterende håndtak

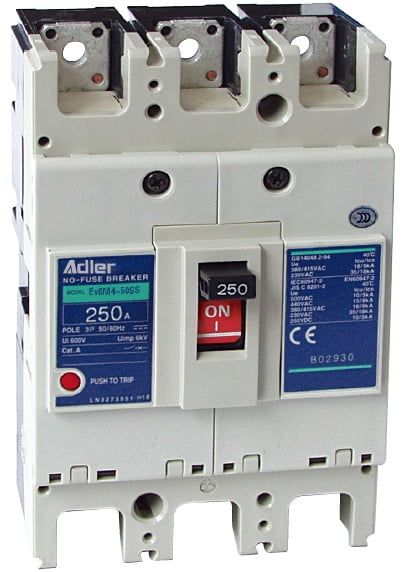

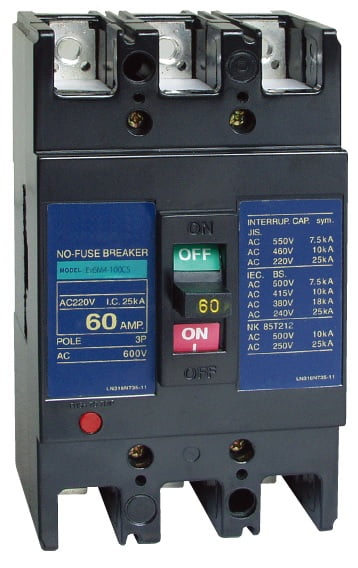

Tekniske data
| Type | Antall felt | Nominell strøm (A) | Utnyttelseskategori | Nominell bruddevne (kA) | |||||
| 240V | 380V | 415V | 500V | 600V | 600V | ||||

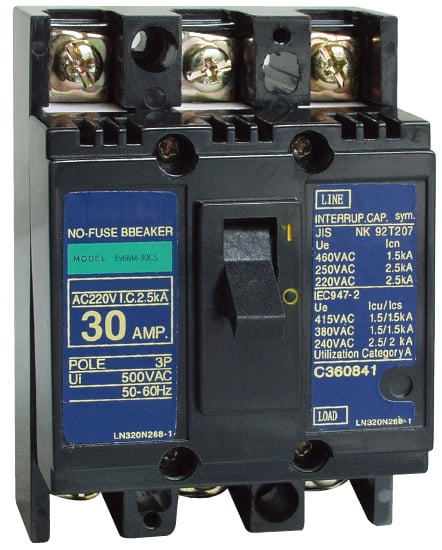

| Ev23-30CS | 2,3 | 3,5,10,15,20,30 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-50CS | 2,3 | 10,15,20,30,40,50 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-60CS | 3 | 60 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-100CS | 2,3 | 60,70,100 | A | 25/13 | 10/5 | 10/5 | 7/4 | - | - |
| Ev23-250CS | 3 | 125,150,175,200,225,250 | A | 30/15 | 18/9 | 15/8 | 10/5 | - | - |
| Ev23-400CS | 3 | 250,300,350,400 | A | 50/25 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-630CS | 3 | 500,600,630 | A | 50/35 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-30SS | 3 | 3,5,10,15,20,30 | A | 5/5 | 5/2.5 | 2.5/1.5 | 2.5/1.0 | - | - |

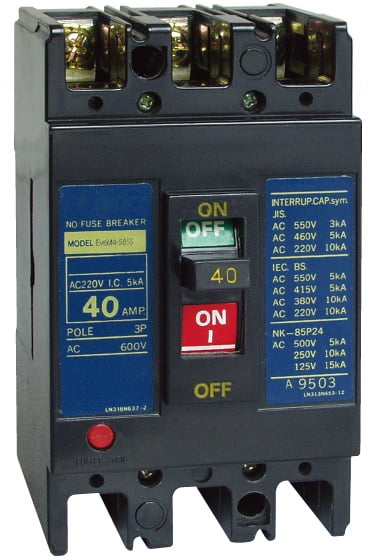

| Ev23-50SS | 3 | 10,15,20,30,40,50 | A | 5/10 | 10/7.5 | 7.5/5 | 7.5/5 | 2.5/1.5 | - |
| Ev23-60SS | 3 | 60 | A | 50/10 | 10/7.5 | 7.5/5 | 7.5/5 | 2.5/1.5 | - |
| Ev23-100SS | 3,4 | 60,70,100 | A | 50/42 | 30/20 | 7.5/5 | 15/10 | 10/5 | 5/2.5 |
| Ev23-250SS | 3,4 | 125,150,175,200,225,250 | A | 50/42 | 30/22 | 25/15 | 18/15 | 15/10 | 5/2.5 |
| Ev23-400SS | 3,4 | 250,300,350,400 | A | 85/60 | 50/35 | 25/20 | 35/25 | 25/18 | 15/10 |
| Ev23-630SS | 3,4 | 500,600,630 | A | 85/60 | 50/35 | 50/30 | 35/25 | 25/18 | 15/10 |
| Ev23-800SS | 3 | 600,700,800 | A | 85/60 | 50/35 | 50/30 | 35/25 | 25/18 | 15/10 |
| Ev23-50CP | 3 | 5,10,15,20,30,40,50 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-60CP | 3 | 60 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-100CP | 3 | 60,75,100 | A | 25/13 | 10/5 | 10/5 | 7/4 | - | - |
| Ev23-250CP | 3 | 125,150,175,200,225,250 | A | 30/15 | 18/9 | 15/8 | 10/5 | - | - |
| Ev23-400CP | 3 | 250,300,350,400 | A | 50/25 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-60CW | 3 | 10,20,30,40,50,60 | A | 5/5 | 5/2.5 | 2.5/1.5 | 2.5/1.0 | - | - |
| Ev23-125CW | 3 | 60,75,100,125 | A | 50/42 | 30/20 | 7.5/5 | 15/10 | 10/5 | 5/2.5 |
| Ev23-250CW | 3 | 125,150,175,200,225,250 | A | 50/42 | 30/22 | 25/15 | 18/15 | 15/1 | 5/2.5 |

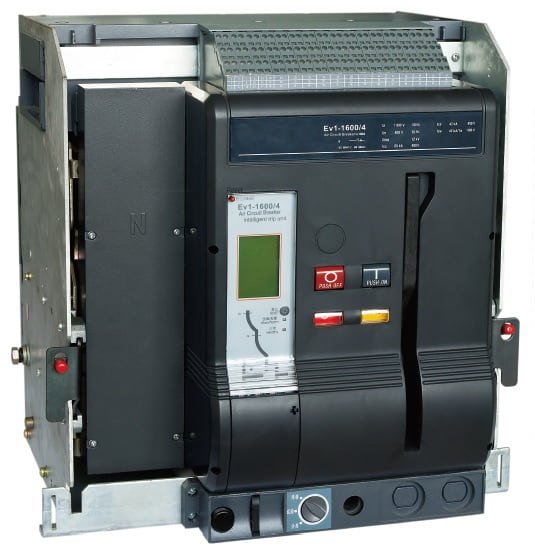

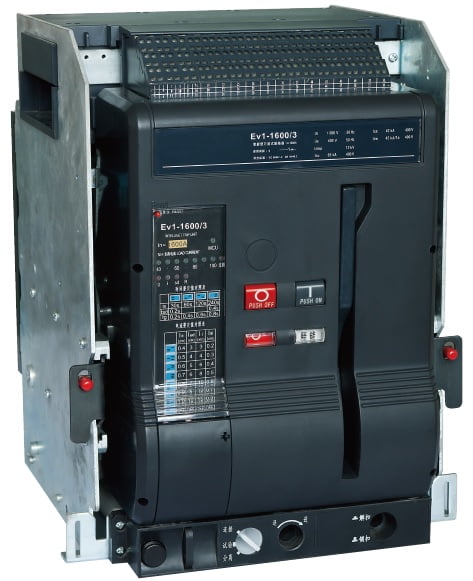

Luftstrømbrytere
Luftstrømbrytere brukes som den første beskyttelsen nedstrøms transformatoren fordi de har høy nominell strøm. Mye brukt i kraftverk, fabrikker, gruveanlegg, intelligente bygninger og fornybare energikilder.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg sjekkes luftstrømbrytere fra hver batch selektivt hos Avitron Polska.
Funksjoner:
- Beskyttelse av den elektriske installasjonen mot kortslutning,
- Lavspenningsbeskyttelse,
- Overbelastningsbeskyttelse,
- Beskyttelse mot andre farlige plantefarer.
Tekniske data
| MODELL | Ev1-2000 | Ev1-3200 | Ev1-4000 | Ev1-6300 | |
| Maksimal strøm per nivå. strukturell (A) | 2000 | 3200 | 4000 | 6300 | |
| Nominell strøm ln (A) | 400,630,800,1000, 1250,1600,2000 | 2000,2500,3200,4000 | 4000 | 4000,5000,6300 | |
| Nominell isolasjonsspenning Ui (V) | 1000 | ||||
| Nominell motstandsspenning Umip (V) | 8000 | ||||
| Nominell maksimal kortslutningsbruddskapasitet lcu (kA) | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | - | - | |
| Nominell kortslutningskapasitet lcs (kA) | 400V | 50 | 80 | 80 | 100 |
| 690V | 40 | 50 | - | - | |
| Nominell kort tid motstå strøm lcw (kA) | 400V | 50 | 80 | 80 | 85 |
| 690V | 40 | 50 | - | - | |
| Kabeltype | Topp ledninger og bunnledninger |
||||
| Bueavstand (mm) | 0 | ||||
| Service liv handlinger | Elektrisk | 100 | 500 | 500 | 500 |
| Mekanisk | 9000 | 4500 | 3000 | 1500 | |
| Strømforbruk (W) | 360 | 1200 | 1200 | 2000 | |

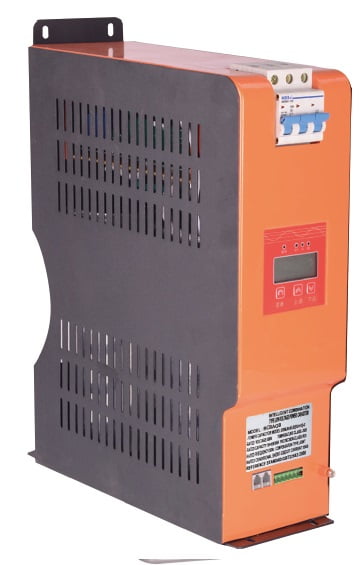

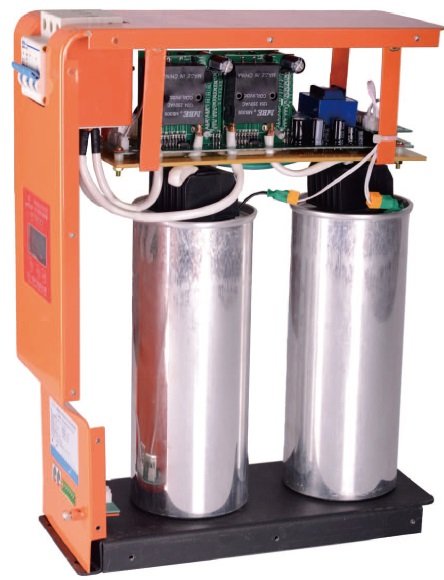

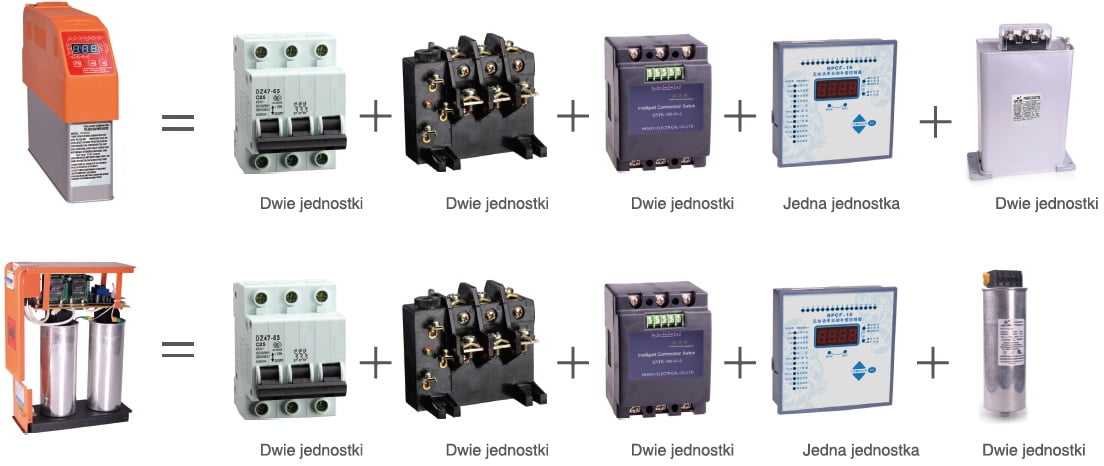

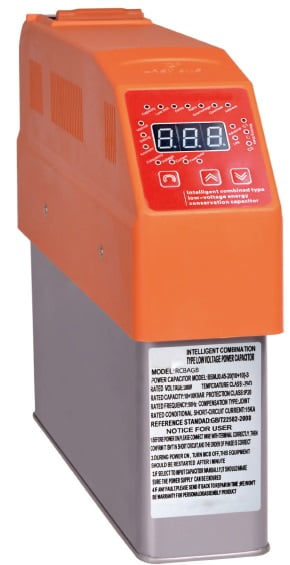

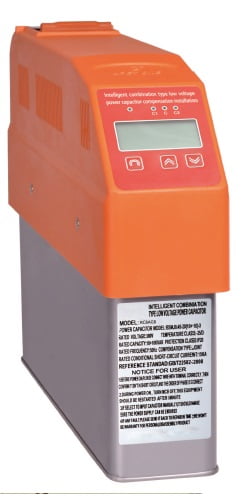

Intelligent kombinerte kraftkondensatorer

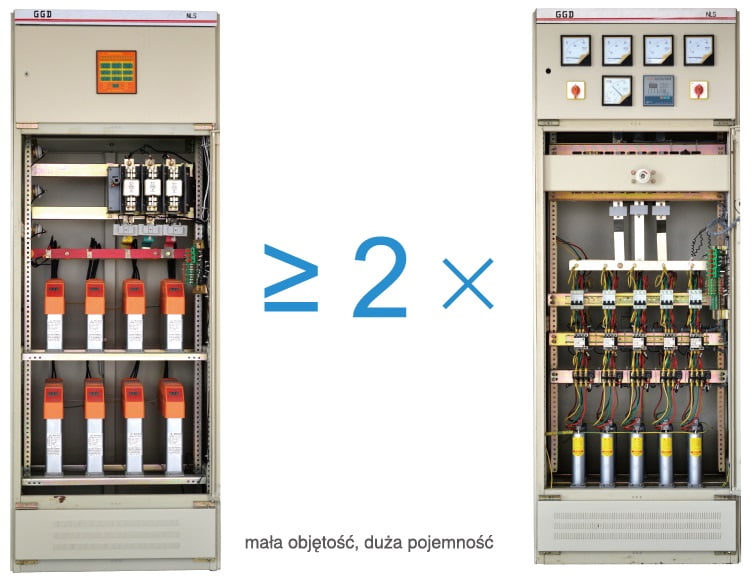

Arbeid i 0,4 kv lavspenningsnett, intelligent reaktiv kompensasjonsinstallasjon (intelligent kombinasjon av lavspent energibesparende strømkondensator) kan redusere strømtap på linjen, korrigere effektfaktor, forbedre strømkvaliteten og spare energi. Den kombinerer avansert teknologi, som moderne måling og automatisk kontroll, elektroenergi, nettverkskommunikasjon og en kraftkondensator. Sammenlignet med tradisjonelle reaktive kompensasjonssystemer er det mindre, billigere, mer økonomisk, mer fleksibelt, mer praktisk å vedlikeholde, gir lavere strømforbruk, har lengre levetid og større pålitelighet.
Kondensatorkompensasjonsinstallasjonen tilbyr løsninger for å forbedre effektfaktoren og øke effektiviteten til strømnettet. De viktigste bruksområdene er kraftdistribusjonssystemer fra fabrikken, energidistribusjonssystemer til boliger, kommunale kommersielle bygninger, energidistribusjonssystemer i tunneltrafikk, transformatorstasjoner av boksetype, skapmontering og distribusjonsbokser utendørs.
Produktkvaliteten er garantert av Rhenes kvalitetskontroll og kvalitetsavdeling. I tillegg kontrolleres intelligente kombinerte kraftkondensatorer fra hver batch selektivt hos Avitron Polska.
Vi tilbyr også kombinerte effektkondensatorer med et aktivt APF-filter med mulighet for å sette prioriteringer.
Spesifikasjoner og data for hovedtyper av produkter:
| Modi kompensasjon | Typer Produkter | Type spesifikasjon | Nominell spenning på kondensatoren (V) | Nominell kapasitet (kVar) | Dimensjoner (LxWxH) mm³ |
| Tre-fase kompensasjon | LCD-type eller LED-type | RCBAGB /450/10 (5+5) | 450 | 10 | 380x80x245 |
| RCBAGB /450/15 (10+5) | 450 | 15 | 380x80x265 | ||
| RCBAGB /450/20 (10+10) | 450 | 20 | 380x80x265 | ||
| RCBAGB /450/30 (20+10) | 450 | 30 | 380x80x345 | ||
| RCBAGB /450/40 (20+20) | 450 | 40 | 380x80x345 | ||
| RCBAGB /450/50 (25+25) | 450 | 50 | 380x110x350 | ||
| RCBAGB /450/60 (30+30) | 450 | 60 | 380x110x390 | ||
| RCBAGB /450/70 (35+35) | 450 | 70 | 380x110x480 | ||
| Faseseparasjonskompensasjon | LCD-type eller LED-type | RCBAFB /250/5 | 250 | 5 | 380x80x245 |
| RCBAFB /250/10 | 250 | 10 | 380x80x265 | ||
| RCBAFB /250/15 | 250 | 15 | 380x80x295 | ||
| RCBAFB /250/20 | 250 | 20 | 380x80x345 | ||
| RCBAFB /250/25 | 250 | 25 | 380x80x385 | ||
| RCBAFB /250/30 | 250 | 30 | 380x80x405 | ||
| Tre-fase kompensasjon | LCD-type | RCBAGB /450/10 (5+5) | 450 | 10 | 330x136x445 |
| RCBAGB /450/15 (10+5) | 450 | 15 | 330x136x445 | ||
| RCBAGB /450/20 (10+10) | 450 | 20 | 330x136x445 | ||
| RCBAGB /450/30 (20+10) | 450 | 30 | 330x136x445 | ||
| RCBAGB /450/40 (20+20) | 450 | 40 | 330x136x445 | ||
| RCBAGB /450/50 (25+25) | 450 | 50 | 330x136x445 | ||
| RCBAGB /450/60 (30+30) | 450 | 60 | 330x136x445 | ||
| RCBAGB /450/70 (35+35) | 450 | 70 | 330x136x445 | ||
| Faseseparasjonskompensasjon | LCD-type | RCBAFB /250/5 | 250 | 5 | 245x136x445 |
| RCBAFB /250/10 | 250 | 10 | 245x136x445 | ||
| RCBAFB /250/15 | 250 | 15 | 245x136x445 | ||
| RCBAFB /250/20 | 250 | 20 | 245x136x445 | ||
| RCBAFB /250/25 | 250 | 25 | 245x136x445 | ||
| RCBAFB /250/30 | 250 | 30 | 245x136x445 |
